软包装密封胀破试验仪

　

​软包装密封胀破试验仪



一，用途

YY/T 0681 本部分所规定的试验方法，规定了软包装被置于约束板内进行内部加压来检验其周边密封处Z小胀破强度的方法。

本试验仅适用于周边密封的软包装（通常指组合袋） 。尤其适用于其密封具有可剥离特征（由Z终使用者剥开后取出内装物）的包装。



二，技术描述

在一台仪器上对供试包装内部充入气压，直到包装破裂。多数情况破裂发生在密封区域的一处或几处。充气和加压设备要求能在密封被破坏之前保持内部压力增加。在增压过程中，包装应置于两个刚性平行板（约束板）之间，以限制包装的膨胀和变形，但让密封周边区域不受约束。插入包装内部的一个传感器检测包装破裂时的内部压力。根据应用情况，本试验方法需要使用两种配置的约束板，描述如下：开口包装配置：用于三个周边密封，第四个边开口的包装。该配置常用于预成形包装的生产。配置使用说明书。

封口包装配置：用于四个边密封的包装。该配置常用于对已完成的处于完全密封状态包装的密封进行试验。

三，试验类型

1，使用开口包装试验装置对一端开口（未封口）的软包装进行试验。用一个充气管口和压力传感装置插入包装的开口端对包装加压，然后用一个夹紧机构在试验期间将开口端密封。

2，封口后包装试验仪

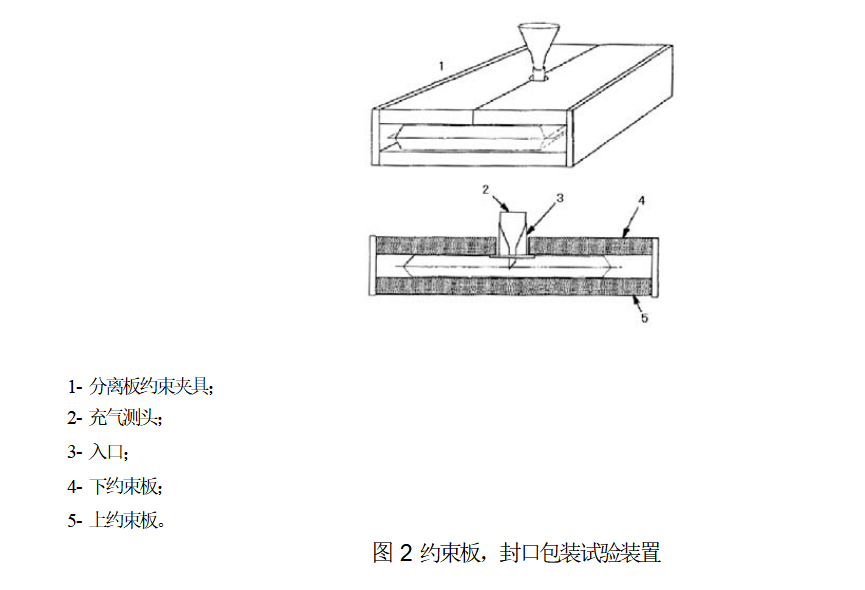

使用封口后包装试验装置对四个边密封的包装进行试验。用一个充气管口和压力传感装置与包装上的打孔连接，对包装内部进行气体加压（见图 2） 。



四，开口包装和封口后包装的试验仪组成

1 供气和压力调节装置，可产生充足的气流，对包装进行加压直至包装破坏（胀破） 。

2 检测包装内压力急速降低装置（包装区域被破坏（胀破）以急速降压为信号） 。

3 测量急速发生压降时压力点的装置，该压力点是由包装的密封破坏或其他形式的破坏引起。

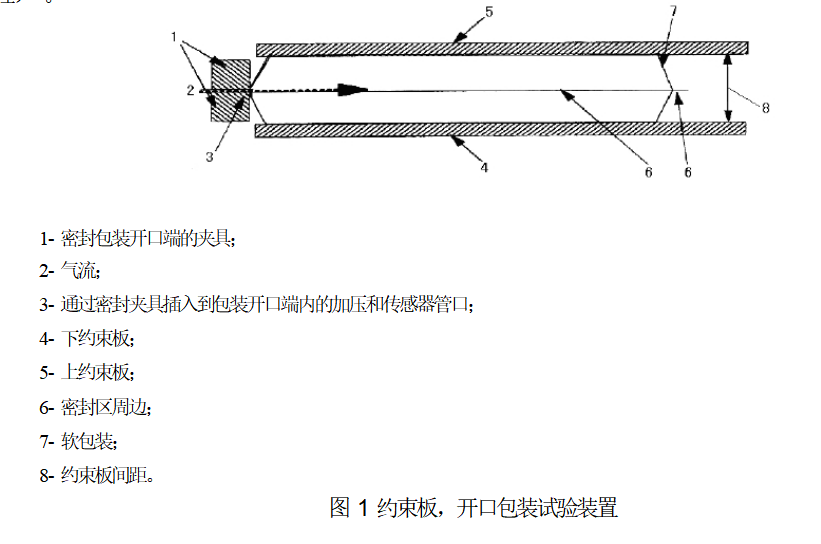

4 两个约束板1，结构如图 1 或图 2 所示，刚性好，试验时与包装的膨胀表面接触；



五，根据试验类型对夹具的要求

1 开口包装的试验装置应有一个加压管口和传感器（插入包装的开口） 、和一个夹紧装置（用于将密封包装开口和加压管口及传感器周围进行密封） ；

2 封口后包装试验装置应有加压管口和传感器（通过包装上的打孔插入封品后的包装） ，并能保持插入处的气密性。



六，技术特点

1，压力范围：0-800KPA(可根据用户自由选择力范围可更换）；

2，速率：根据不同材料选择不同速率，可任意设置；

3，PLC控制系统；

4，操作界面：中英文切换；

5，夹具不锈钢制作，不上锈，抛光处理，美观；

6，彩色7寸触摸屏，人机一体；



七，执行标准

YY/T 0681.9—2011
