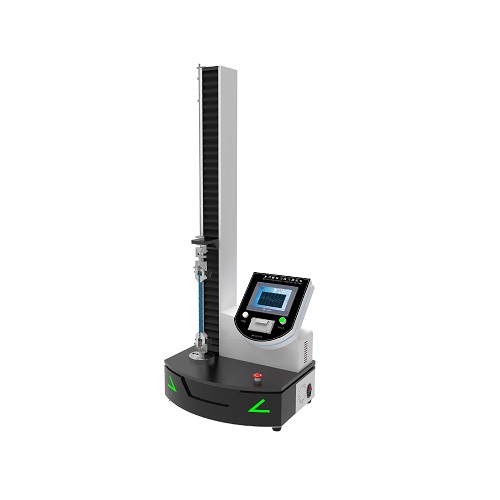

电池薄膜刺穿强度测试仪

电池薄膜刺穿强度测试仪

采用自动夹紧装置，全自动完成测试，测试数据精准稳定，重复性好。适用于测量电池隔膜、薄膜、包装用复合膜、袋等薄片抵抗被穿刺针穿透的耐穿刺性（耐穿刺力、耐穿刺强度或穿刺伸长量表示）

工作模式：
耐穿刺力：穿刺针垂直穿透式样时所需的最大力。
耐穿刺强度：测试单位厚度的耐穿刺力。
穿刺伸长量：穿刺针接触试样后，当力值达到预压力时为起点，直至试样穿透时穿刺针的位置距离。
测试方法：将直径为100mm的试片放在夹具上，按测试键仪器自动夹紧试样，然后用直径为1.0mm，球形顶端半径为0.5mm的钢针，以（50±5）mm/min或（100±10）mm/min的速度去顶刺，读取钢针穿透试片的最大负荷。仪器自动计算出穿刺强度。注：测试片数5个以上，取其技术平均值。

执行标准：
GB/T36363-2018 DB44T1152-2013BBT 0024-2018 BB/T0024-2004
GBT 37841-2019塑料薄膜和薄片耐穿刺性测试方法
GB/T36363-2018锂离子电池用聚烯烃隔膜
GB/T21302-2007包装用复合膜、袋通则
GB／T31484－2015《电动汽车用动力蓄电池循环寿命要求及试验方法》
GB／T31485－2015《电动汽车用动力蓄电池安全要求及试验方法》
GB／T31486－2015《电动汽车用动力蓄电池电性能要求及试验方法》
GB／T31467．1－2015《电动汽车用锂离子动力蓄电池包和系统第1部分：高功率应用测试规程》
GB／T31467．2－2015《电动汽车用锂离子动力蓄电池包和系统第2部分：高能量应用测试规程》
GB／T31467．3－2015《电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法》
GB 38031-2020《电动汽车用动力蓄电池安全要求》

技术参数：
测量范围：（0-50）N
分辨力：0.01 N
准确度：±0.5% （0.5级）
负载传感器：分辨率为0.01 N;
穿刺针：φ=1.0mm ,
尖端为球面R =0.5 mm;
测试速度：(100±10)mm/min或(50±5)mm/min（可选）
样品固定夹具：内直径为（10±0.1 ）mm或（50±0.5）mm（可选）
有效行程：1200mm
电源: AC 220V±22V, 50Hz
外形尺寸: 600×500×1500mm
质量：约20 kg

产品特点：
1、精度高
采用高精度测力传感器，确保测试准确度误差在±0.5%内。
2、重复性好
采用步进电机控制，测头行进过程精准、稳定，测定结果重复性好。
3、使用方便，易于操作
液晶中英文显示，友好人机界面操作。采用自动夹紧装置，全自动完成测试，具有测试数据统计处理功能,微型打印机输出，也可连接电脑操作。连接电脑时，除了可自动记忆储存结果外，还可以显示耐破曲线并保存。
4、便于计量、校准
仪器附配专门校准砝码，内置校准程序，便于计量、校准部门（第三方）对该仪器进行校准。

产品用途:
本机可用于测试电池隔膜材料之拉伸、刺穿，撕裂等实验，为品质管制、进料检验、物性试验、力学研究、材料开发之基本设备。应用领域：薄膜不干胶带、汽车、陶瓷、复合材料、建筑、食品医疗设备、金属、纸张、包装、橡胶、纺织品、木材、通讯及各种异型材料本机满足电池隔膜各种标准拉伸刺穿，根据不同标准定制不同刺穿夹具。

执行标准：
GB/T36363-2018 DB44T1152-2013BBT 0024-2018 BB/T0024-2004

安全装置：
1.行程保护：设为上、下限位保护开头，防止超过预设行程；
2.力量保护：系统可设定最大力值，防止超过传感器标定值。
