非织造布液体芯吸速率试验装置
1、符合标准：GB/T24218.6-2010
2、原理：将条形试样垂直悬挂,一端浸入试液中,测定液体沿试样垂直上升的速率
注:本方法主要是测定非织造布吸收液体的速率,对具有各向异性的纺织材料进行试验所得结果进行判断和比较时,可能会有一定的困难。本部分没有推荐在试液中添加有色试剂。若使用了有色试剂,则应在试验报告中说明。注:为便于观察和测量,可在试液中加入适量蓝黑(或红)水。

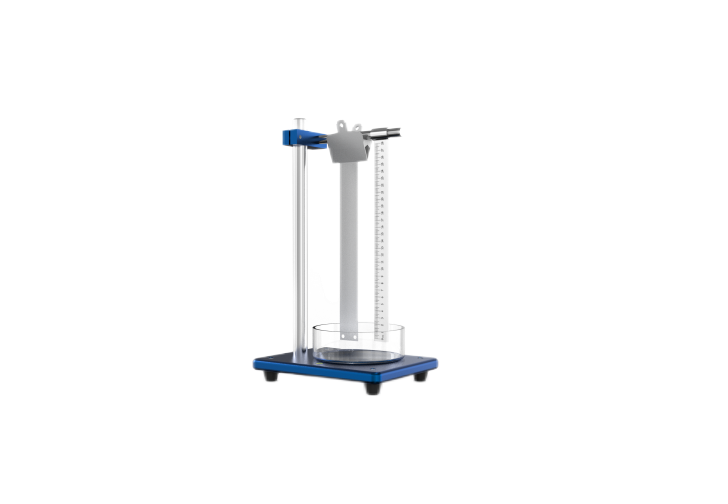

3、仪器组成：
底座,底部带有调节水平的螺旋，
盛液容器,用于盛装试液。
横梁架,可沿垂直支架上下调整。
试样夹,置于横梁架上用于固定试样。
标尺,垂直固定在横梁架上,最小刻度为1mm。
秒表
玻璃棒,直径为4mm~5 mm,长度为 30 mm。
试液,协商确定,并在试验报告中说明。若无规定,推荐使用三级水。
4、试样制备和调试
沿纵向和横向分别剪取至少5个试样,每个试样尺寸为(30士1)mmX(250士1)mm。在试样短边一端钻两个直径为(5士1)mm的孔,每个孔距离短边均为(5±1)mm,距离邻近的长边分别为(5士1)mm。
依据 GB/T6529对试样进行调湿。
试液应在标准大气中平衡足够长的时间。
试验步骤
试验在标准大气中进行,标准大气依据GB/T6529 的规定
a)将试样垂直夹在横梁架(6.2.3)上,钻有孔的一边作为下端;
b)将一根玻璃棒(6.2.7)穿过两孔,给试样一定张力使其保持垂直状态;
C)调整试样位置,使试样靠近并平行于标尺(6.2.5),下端位于标尺零位以下15mm士2mm处;
d)降低横梁架使液面处于标尺的零位(试样下端位于液面以下15mm士2mm处);
用秒表(6.2.6)开始计时;
e)在分别经过10s、30s、60s(及必要时300s)时,记录和测量液体芯吸高度。若液体芯吸高度f)参差不齐时,则记录最高值。
5、试验结果：
按上述试验步骤对其他纵向和横向上的试样进行试验，每做完纵向和横向上的共10个试样后,均要更换新的试液以进行下组试验,且试液在标准大气中平衡后使用。
计算经过各规定时间,纵向和横向上各5个试样液体芯吸高度的平均值及其标准偏差以测试时间“(s)为横坐标,液体芯吸高度h(mm)为纵坐标,根据以上所得数据绘制ch曲线,曲线上某点切线的斜率即为t时刻或液体芯吸高度为h时的液体芯吸速率,单位为mm/min。
