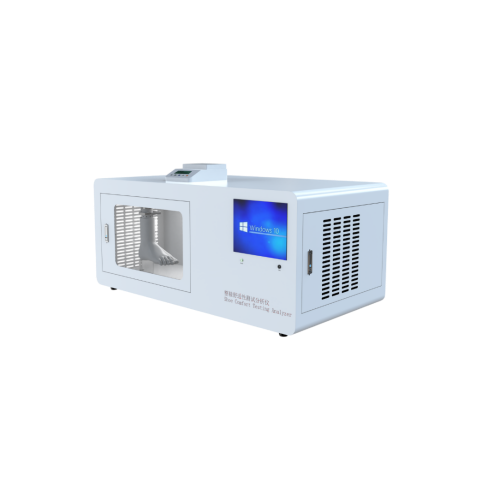

整鞋舒适性测试分析仪
一、
仪器介绍
设备优势：
1、 采用一只特殊定制的暖体脚模型，并在脚模型上集成了多个电热元件和供水管系统（用于模拟脚的出汗）。
2、 专业研发设计的暖体脚模型，在温控器的控制下，可以快速、均匀、稳定发热，满足各标准的试验温度要求和人脚状态的模拟。
3、可模拟得到更加接近实际的环境和试验数据、同时缩短暖体脚模型的预热时间。
4、暖体脚模型的汗液分泌模拟利用蠕动泵的方式实现，设置精度精确至0.01ul/min，均匀发汗、模拟真实人脚在鞋内的环境,
5、控制软件将各所需参数控制、采集、运算集中处理，可以让试验人员轻松完成各个标准的测试，提高工作效率。控制软件与称重系统连接，可自动采集质量数据，提高数据记录的效率，减少环境变量对实验结果的影响、减轻实验人员不必要的工作量。
6、采用新型的暖体假脚定位和固定方式，实现快速定位和固定，以便减少脚模因定位问题而产生的微小试验误差使用新型柔性传感器，在特定位置点测定整鞋对暖体假脚的压力，鞋子是否合脚，较少鞋子大小多余鞋子热阻、湿阻、透湿和保暖测试的误差。。
测试原理：
整鞋舒适性测试仪主要依据整鞋保温及吸湿透水汽性能测试，评估整鞋的保温性能，透气性能，吸湿透气性能，热湿阻性能，御寒等级等一系列指标。可用来帮助测定整鞋舒适性，也可用于鞋材的对比测试。
符合标准：
GB/T 33393 鞋类 整鞋试验方法 热阻和湿阻的测定
SATRA TM376
SATRA TM386
SATRA TM436
二、
仪器参数
技术参数：
温度范围及精度:28~40'C、0.01'℃。
水流量精度:0.01 ul/min。
暖体假脚预热时间:10-16 min。
暖体假脚:可选配或定制
电源及功率:220V 50HZ 500W。
控制系统：PLC+Windows
显示操作：工业电脑 12.1寸
主机尺寸: 850-456-620
重量:约64KG

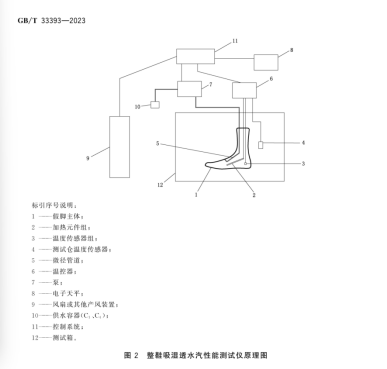

仪器示意图
本试验仪器暖体脚模型、模仿脚出汗系统、脚感压力系统、软件控制系统等组成
暖体脚模型：
采用硅胶仿真脚，更真实的模拟人脚的状态。
加热系统：
采用碳纤维加热元件，布置在多个区域;
每个区域具有独立加热和控制功能;
发热快速、均匀、稳定;
每个区域均对应独立的温度传感器;采集点密度相对高，温度数据准确。
出汗系统：
具有多个发汗点，发汗点密度高，模拟发汗更均匀;
可以实现单独启停控制，无需另外在汗液控制系统界面操作;
可快速排空管道空气，操作便利性更高;
发汗均匀，可模拟真实人脚在鞋内的环境。
脚感压力系统：
具有脚感压力测试功能，通过暖体假脚的多个测试点，将暖体假脚在穿着样品鞋子状态下受到的多个区域的压强用数值体现，直观反映样品鞋的穿着适合性
测定整鞋对暖体假脚的压力，可确定鞋子是否合脚，减少因鞋子不合脚造成的热阻、湿阻、透湿和保暖测试误差。
软件控制系统：
软件与称重系统连接，可自动采集质量数据，提高数据记录的效率，减少环境变量对实验结果的影响、减轻实验人员不必要的工作量;
软件自动完成测试结果的计算和数据处理，可以直接生成测试的结果文件和报告文件;
极大程度地简化了试验人员操作步骤，可以让试验人员轻松完成各个标准的测试，提高工作效率;
软件具备校准修正功能:包含温度、压力、汗液流量等参数修正功能,
基本配置：
主机 一台
暖体假脚一套
电源线 一根
说明书 一本
合格证 一个
保修卡 一个
铭牌 一个
