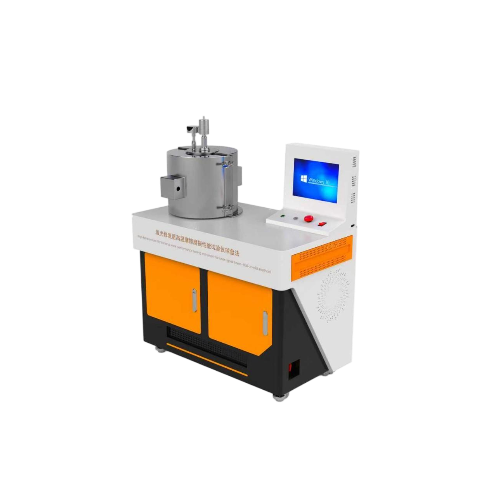

激光修复层高温摩擦磨损性能试验仪-球盘法

　

激光修复层高温摩擦磨损性能试验仪-球盘法



‌一、核心功能与技术原理‌

技术原理与测试标准

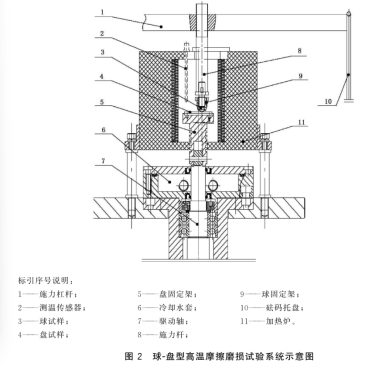

1.球盘法高温摩擦磨损测试原理

球盘法通过模拟球-盘接触的滑动摩擦工况，结合高温环境（通常为300-1000℃）评估激光修复层材料的摩擦系数、磨损率及表面形貌变化。核心参数包括：

载荷范围：0.1-50N（ASTMG99-20）

转速范围：10-1000rpm

温度控制精度：±5℃（ISO15240-2:2020）

数据采集：摩擦力、温度、磨损体积（激光扫描显微镜或称重法）



‌二、关键参数‌

‌参数项‌	规格‌
控制系统	PLC+Windows控制系统
操作界面	彩色10寸嵌入式工业电脑，中英文切换
测试软件	测试软件1套
施加载荷	载荷范围为5N~100N,标配载荷宜为50N
扭力传感器	20nm,精度±0.1%FS;
测试盘	Ø100mm*10mm
滑动速度	滑动速度范围为0.05m/s~0.5m/s,测试速度是0.1m/s。滑动圆的直径宜为20mm或30mm,标配30mm
工位	单工位
试验温度	试验温度范围为35℃~1000℃
环境要求	摩擦磨损试验机放置房间温度范围为10℃~35℃,相对湿度范围为20%~70%。
试验气氛	大气,也可根据用户要求选择循环气体(如:惰性气体)
盘试样材料	盘试样材料为激光修复层材料，球试样材料为金属材料304不锈钢
驱动轴转速	范围为60r/min~600r/min，精度不超过±1%
加热方式	加热丝
钢球	不锈钢Ø6mm，Ø10mm
冷却水槽	0-99度，内置设备
外壳Q235材料制作烤漆处理，不上锈
工位材料采样AL表面阳极氧化处理
垫脚采样不锈钢制作，稳定性好，可调节水平功能
内置照明灯绿色光线
USB测试软件插口，读取数据
外形尺寸：长1020宽580高1070mm



‌三、执行标准与适用场景‌

满足标准

GB/T43853-2024

ASTMG99-20 ASTMInternational 滑动摩擦磨损测试通用规范 金属、陶瓷、聚合物

GB/T16487.1-2019 中国国家标准 高温摩擦磨损试验方法 金属材料

ISO15240-2:2020 ISO 高温摩擦学测试设备校准 工业设备验证

‌典型应用‌：

生产线批量质检；

第三方实验室认证。



‌四、选型建议与风险提示

1.核心选型指标

温度均匀性：需满足±5℃以内（参考ISO15240-2:2020）

兼容性：支持激光修复层试样定制夹具

数据可靠性：建议选择配备力控闭环系统的设备

2.风险提示

标准差异：部分厂商宣称的“高温能力”未明确标注温度波动范围，需索取第三方检测报告

材料适配性：激光修复层可能因高温氧化导致测试结果偏差，建议预实验验证

安全规范：高温测试需符合



五、配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;

​
