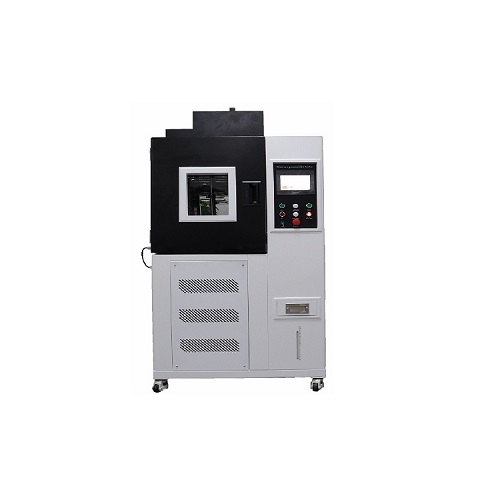

涂料和清漆耐压力水喷射测定仪

　

涂料和清漆耐压力水喷射测定仪



一，工作原理

通过规定的压力水喷射，对涂层试验样的阻力对粘附强度的损失进行测试。

试样的损伤程度主要取决于除粘合强度外、喷嘴与试件之间的空间、体积流量、试验时间、喷嘴的几何形状、冲击面积、冲击角、射流的水温，以及切割和刻痕工具。

评价是通过对图片的视觉比较来进行的，其中特征值与剥离区域相关。

剥离物的分离线（平面）应在试验报告中注明。基底底漆）



二，执行标准：ISO16925，PV1503-C，DIN55662，BO160-04，DBL-7391

宝马、奔驰、通用、大众、福特、沃尔沃等规范（AA-0136、DIN 55662、ISO16925，DBL 7381，GM9531P、PV1503、VOLVO STD 423-0015，VOLVO VCS 1029 54719、FLTM BO 160-04、MS210-07，PSA D23 5376，Renault D25 2018/-A-2001 ，GMW16745-2012方法B，TPJLR-52.561-2009）



三，结构原理图



四，试验用品要求

试样最好为平面试样。试样的大小和试验的数量由试验人员决定。

试样可能具有不同的粘合剂强度。建议测试试样的不同部位。



五．测试条件

将试样插入仪器后。使用间隔块），校准试样和喷嘴之间的空间。 在室温下操作压力水喷射装置。 首选三种测试方法

注意：试验水值离子水



六，当使用自动和手动装置时，紧固试样，使水射流发生冲击，如图所示。喷流在十字点上方的中间撞击到较长的一个。

七，技术参数

1，全自动控制系统，10寸触摸屏彩色，PLC控制编程

2，水箱20升

A,当加满水时液位器自动切断加水系统；

B,加热器,不干烧加热管1000W，水温控制范围0-90°；

C,排水阀,做完试验后将水排出；

测试时间控制，触摸屏显示0-999秒，任意设置功能开放式；

高压压力传感器0-20MPA

温度传感器0-100度

试验夹1套

高压喷嘴2套见图

箱体内部尺寸:800*800*800(mm)

箱体外部1000*1000*1000(mm)

喷嘴角度:0，15，25，30，45，60，90℃（可调节）

水流时间:6～16L/min

滑动间距:距中心±30mm（可调节）

滑动速度:100MM/min可任意设置限制







​
