高配版灼热丝测试仪

时间:2024-03-30 13:28 点击次数:

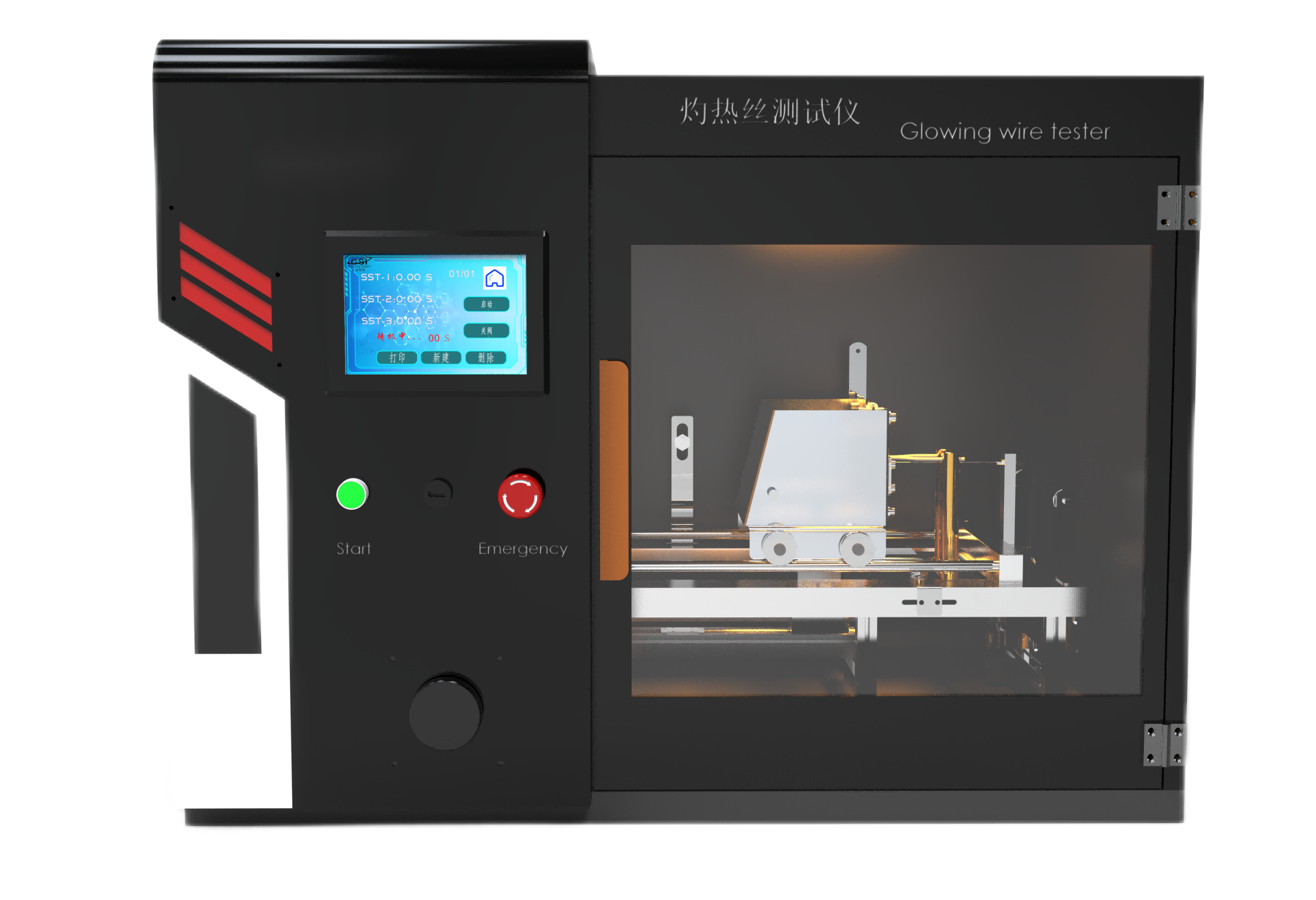

 高配版灼热丝测试仪


用于灼热丝试验的设备
本装置适用于电工电子产品、家用电器及其材料进行着火危险试验,模拟灼热元件或过载电阻之类的热源或点火源在短时间所造成的热应力


执行标准
IEC60695-2-10、GB5169、GB4706.1、IEC60335、IEC60598


技术参数
控制系统:PLC;
操作界面:彩色7寸触摸屏,中英文切换;
灼热丝:4mm Ni/Cr(80/20);
小车速度:约13mm/S;
式样压力:1±0.2N;
限压深度:7mm;
箱体内颜色:黑,体积:0.5立方;
热电偶:进口NiCrφ0.5 铠装镍铬/镍铝丝,K分度;
温度范围:0~1100℃;
控制部分与试验箱距离:>120mm安全;
外形尺寸:945*550*720mm;


工作原理
灼热丝试验仪是模拟在设备内部容易使火焰蔓延的绝缘材料或其他固体可燃材料的零件可能会由于灼热丝或灼热元件而起燃。在一定条件下,例如流过导线的故障电流、元件过载以及不良接触的情况下,某些元件会达到某一温度而使其附近的零件起燃试验。
灼热丝试验仪的工作原理:将规定材质Φ4 mm的镍铬丝(U型灼热丝头)用大电流加热至试验规定温度 ( 300 ℃ ~ 1000 ℃) 后,以规定压力 (1.0N) 水平灼烫试品 30s ,试验品和铺垫物是否起燃或持燃时间来测定电工电子设备成品的着火危险性;试验完成后记录灼热时间,起燃时间(Ti),火焰熄灭时间(Te),可燃性指数 (GWFI)。
灼热丝头:测量灼热丝的温度用标称值径为0.5mm的铠装细丝热电偶,线材为镍铬和镍铝(K型)丝,适合在温度高达960℃条件下连续运行,它们的焊接点位于铠装套内,用于测量灼热丝温度的热电偶,其铠装套的金属至少能耐1050℃的温度。
校准灼热丝温度:
1. 将标准要求的银箔(纯度99.8%、厚 0.06mm、边长 2mm 的正方形)放在灼热丝头的顶端中心位置。
2. 将灼热丝头加热至适当值,直到银箔熔化,此时温度表所示值应为相关标准要求的960±15℃。
注意:测试灼热丝温度的热电偶,其铠装套的金属至少能耐1050度的温度。
