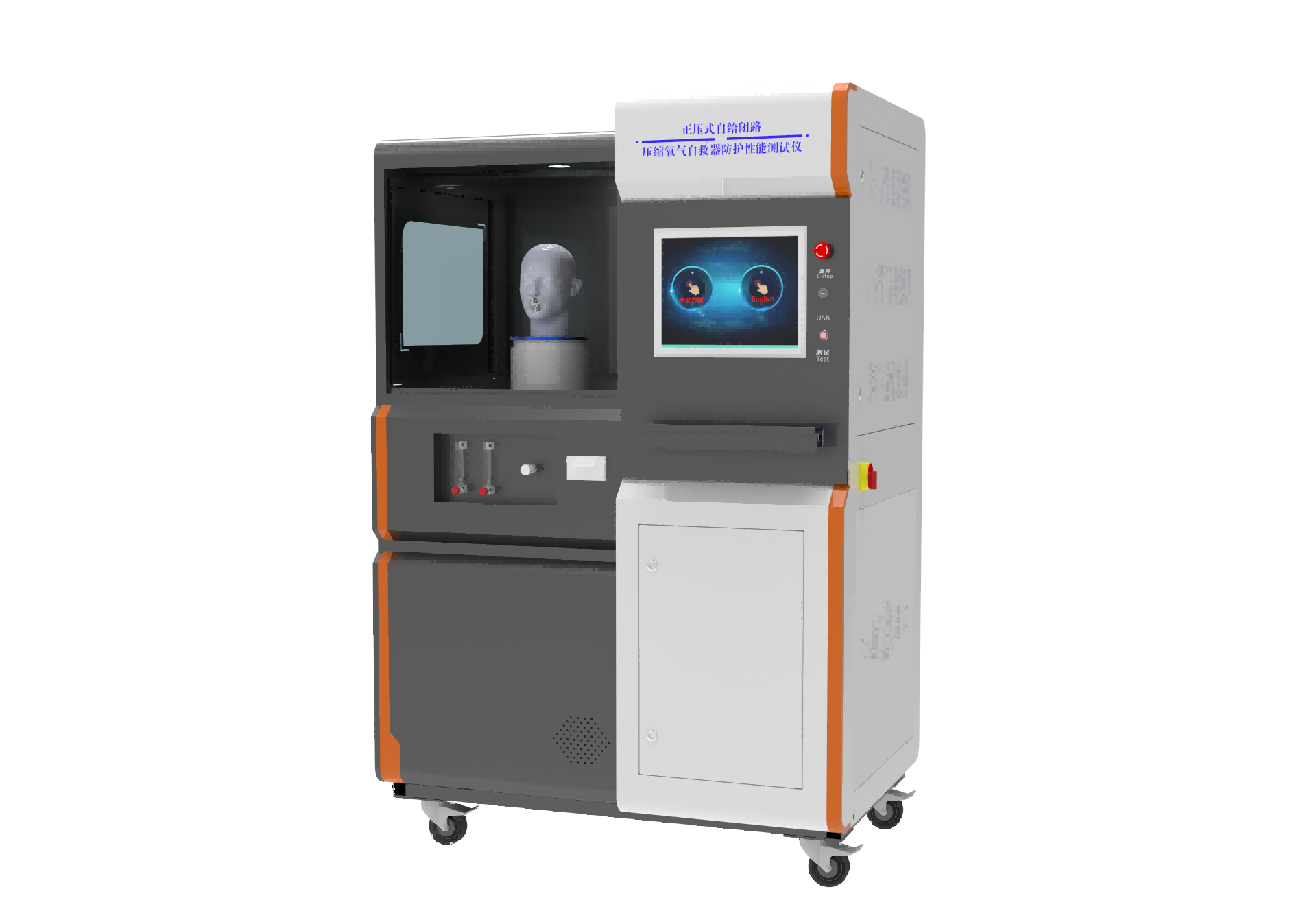

正压式自给闭路压缩氧气自救器防护性能测试仪

　正压式自给闭路压缩氧气自救器防护性能测试仪

介绍
正压式自给闭路压缩氧气自救器防护性能测试仪试验装置依据GB23394标准中相关条款设计制作，主要测试呼吸生理参数，在固定的呼吸量，呼吸频率，呼出二氧化碳浓度下，测试吸入温度，吸入二氧化碳浓度，呼气阻力，吸气阻力。
适用标准：
GB23394
技术指标：
1、试验装置原理与标准GB23394
2、装置由呼吸机，空气流量计，质量流量计，增湿箱，冷却箱，调压阀，气动阀，电磁阀，抽气泵及相应管路组成；
3、呼吸机参数
   呼吸量2L/min-75L/min
   呼吸频率 15/min-30次/min
   可任意设置。
4、质量流量计控制二氧化碳进入量，可自动调气或手动设置二氧化碳进入量，调节二氧化碳浓度范围1%-6%。
5、如有需要可定制呼气氧气浓度可调，进气氮气和调节氧气流量调节呼出氧气浓度
6、设备配备加湿装置1套，用于试验气体呼出温度和湿度调节，增湿95%以上，调节呼气温度37℃±0.5℃
7、设备可检测管路密封性，给定正压1960pa下，一分钟下降不大于100pa
8、设备配备冷却器，主要用于吸气温度降温处理。
9、设备配备头模，有其它非面罩测试可定制适配夹具。
10、配备氧浓度分析仪：量程0-100%VOL，准确度±1%
CO2红外分析仪，量程0-10%，准确度±0.2%
CO2红外分析仪，量程0-5%，准确度±0.2%
11、压差测量范围：0-5000pa,精度±0.5%
12、湿度测量范围：20%-100%RH,精度±3%
13、温度测量范围：0-100℃。精度±1℃
14、配备抽气泵，可用玻璃转子流量计调节抽氧量。
15、呼出管路加装保温材料
16、装置采用工控屏操作，可扩展性强，控制系统稳定，数据可自动保存为EXCEL格式，方便读取或修改打印。
17、配电要求：220V,10A。

试验原理：
设置呼吸参数，调节呼气二氧化碳浓度，满足呼气温度在37摄氏度，呼气湿度在95%RH，二氧化碳浓度满足相应浓度要求。
设定防护时间，带上测试自救器，开始计时，仪器会自动监控并记录整个防护时间内，吸入温度，吸气阻力，呼气阻力，呼气二氧化碳浓度，吸入二氧化碳浓度，吸入氧气浓度。最后依据测试结果判断自救器是否合格。


主要配置：

序号	设备名称	规格型号	数量
1	箱体	碳钢烤漆白色	1套
2	人工呼吸机	呼吸量2L/min-75L/min 呼吸频率 15/min-30次/min 呼吸比1：1	1个
3	加湿装置	空气加热温度：35℃-45℃ 增湿不低于95%RH	1个
4	工业控制器PLC	LK3U-64MT 带网口	1个
5	工控机	15寸，Windows10专业版	1个
6	红外二氧化碳分析仪	量程0-10%，准确度±0.2%	1个
7	红外二氧化碳分析仪	量程0-5%，准确度±0.2%	1个
8	氧气分析仪	量程0-100%VOL，准确度±1%	1个
9	冷却装置	自主研发	1个
10	空气流量计	0-5L/min	1个
11	质量流量计	0-5L/min	1个
12	玻璃流量计	0-5L/min	1个
13	压差传感器	0-5000pa 精度0.5%	2个
14	温湿度传感器	湿度：20%-100%RH,精度±3% 温度：0-100℃。精度±1℃	1个
15	温度传感器	温度：0-100℃。精度±1℃	1个
16	试样夹具	自主研发	1套
17	头模	自主研发	1个
18	抽气泵	10L/min	1个
19	测试软件	自主研发	1套
