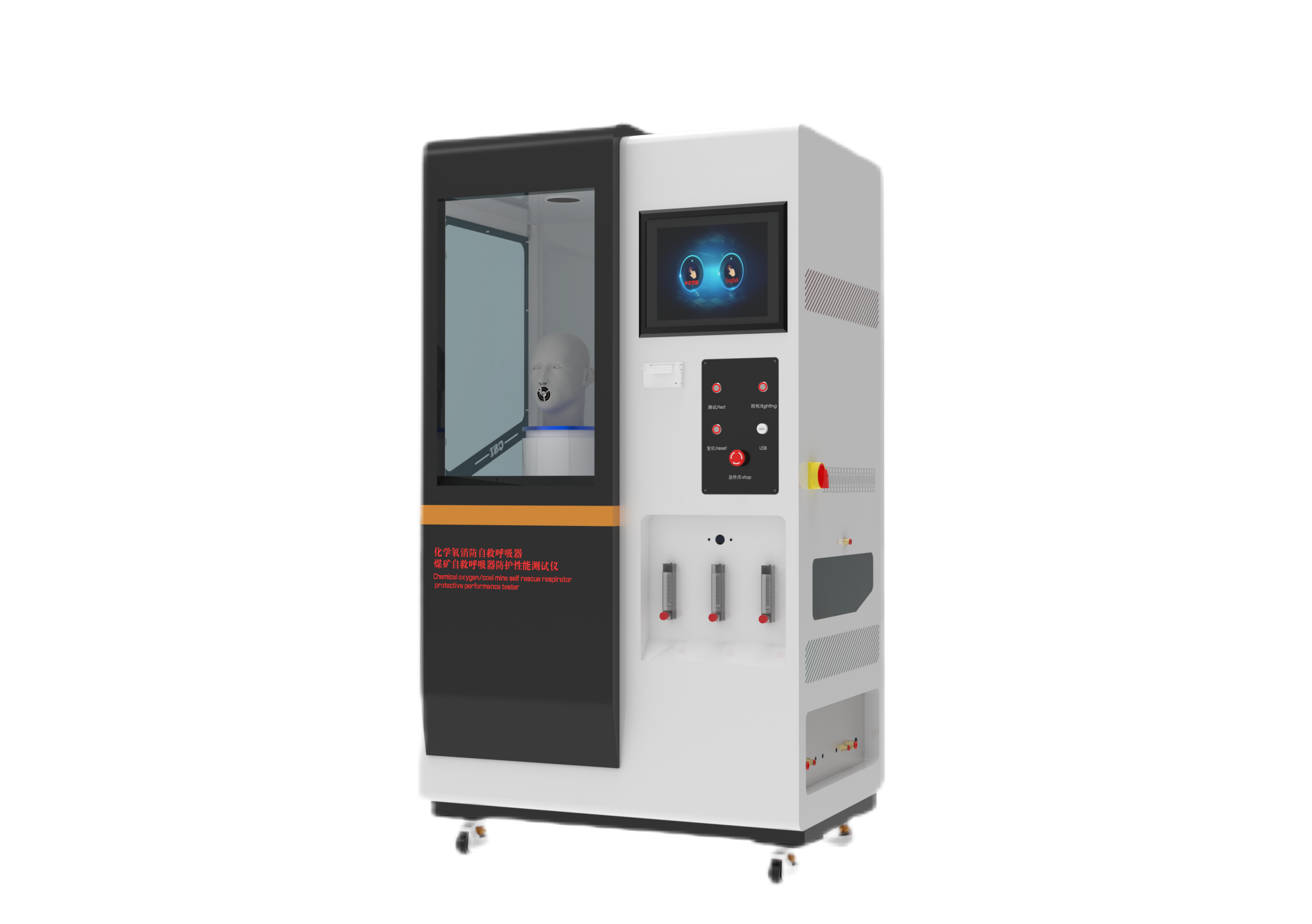

化学氧消防自救呼吸器防护性能测试仪(煤矿用自救呼吸器防护性能测试仪)
一、用途:
1)实验目的:呼吸器在防护时间内,保证人体正常呼吸的性能(吸气成分、吸气温度、呼吸阻力等) 符合 GA411-2003,GB24502-2023,GA209
二、技术指标
1、试验装置原理与标准GA 411-2003表1一致,并满足下表的试验条件;
2、装置由呼吸机、空气流量计、恒温增湿器、密封箱及相应管路组成;
3、控压精度:试验压力值上限的+2%,下限的-1%;
4、流量计5L/min; 质量流量控制器5L/min;
5、压差测量范围:0-5000PA;精度±0.5%;
6、湿度测量范围:20%~100%RH,精度±3%;
7、温度测量范围:入口0~100℃、出口0~100℃,分辨率0.1℃;
8、氧浓度分析仪:量程0-100%VOL,准确度±1%
CO₂:红外分析仪,量程0-10%,准确度±0.2%
CO₂:红外分析仪,量程0-5%,准确度:±0.2%
9、设备配备人工肺:
呼吸频率可调范围:5次/min~25次/min
呼吸流量可调范围:2L/min~35L/min
10、采样泵:流量不小于3L/min
11、缓冲袋 2L
12、储气罐:1L不锈钢制造
13、设备配备加湿装置1套,用于试验气体及呼出气体湿度调节。加湿装置水箱采用304不锈钢制作,配有双浮球液位开关提供液位高低报警功能。
14、设备配备吸气冷却器,采用循坏冷却水对吸入气体的进行冷却处理;
15,设备外形尺寸:1100X750X1850MM长X宽X高
16,头模1只PVC材料制造,装置配备1套试样,若有试样和头模配合度欠佳时,务必使用硅胶泥四周打上硅胶泥起到密封作用采用快装结构方便用户更换;
配置清单:
序号 |
名称 |
规格型号 |
品牌 |
数量 |
备注 |
1 |
人工呼吸机 |
呼吸量:2L/min~35L/min
呼吸频率:5-25次/min
呼吸比:1:1 |
程斯自制 |
1个 |
|
2 |
加湿装置 |
空气加热温度:35℃~45℃
增湿不低于95%RH |
国产知名 |
1个 |
|
3 |
PLC |
LK3U-64MT 带网口 |
国产知名 |
1个 |
|
4 |
工控机 |
15吋 Windows10专业版 |
国产知名 |
1个 |
|
5 |
红外二氧化碳分析仪 |
测量范围:0%-10% 精确度:±0.2% |
国产知名 |
1个 |
|
6 |
红外二氧化碳分析仪 |
测量范围:0%-5% 精确度:±0.2% |
国产知名 |
1个 |
5 |
7 |
二氧化碳流量计 |
0.3L/min-3L/min |
双环 |
1个 |
|
8 |
高精度氧分析仪 |
量程0-100%VOL,准确度±2% |
国产知名 |
1个 |
|
9 |
压差传感器 |
0-5000Pa 精度:0.5%FS |
国产知名 |
1个 |
|
10 |
温湿度传感器 |
温度0-100 ℃ 分辨率0.1℃
湿度0-100%RH 精度:±5% |
国产知名 |
1个 |
|
11 |
流量计 |
5L/min |
国产知名 |
1个 |
|
12 |
缓冲气袋 |
2L |
国产知名 |
1个 |
|
13 |
设备主体 |
|
自制 |
1套 |
|
