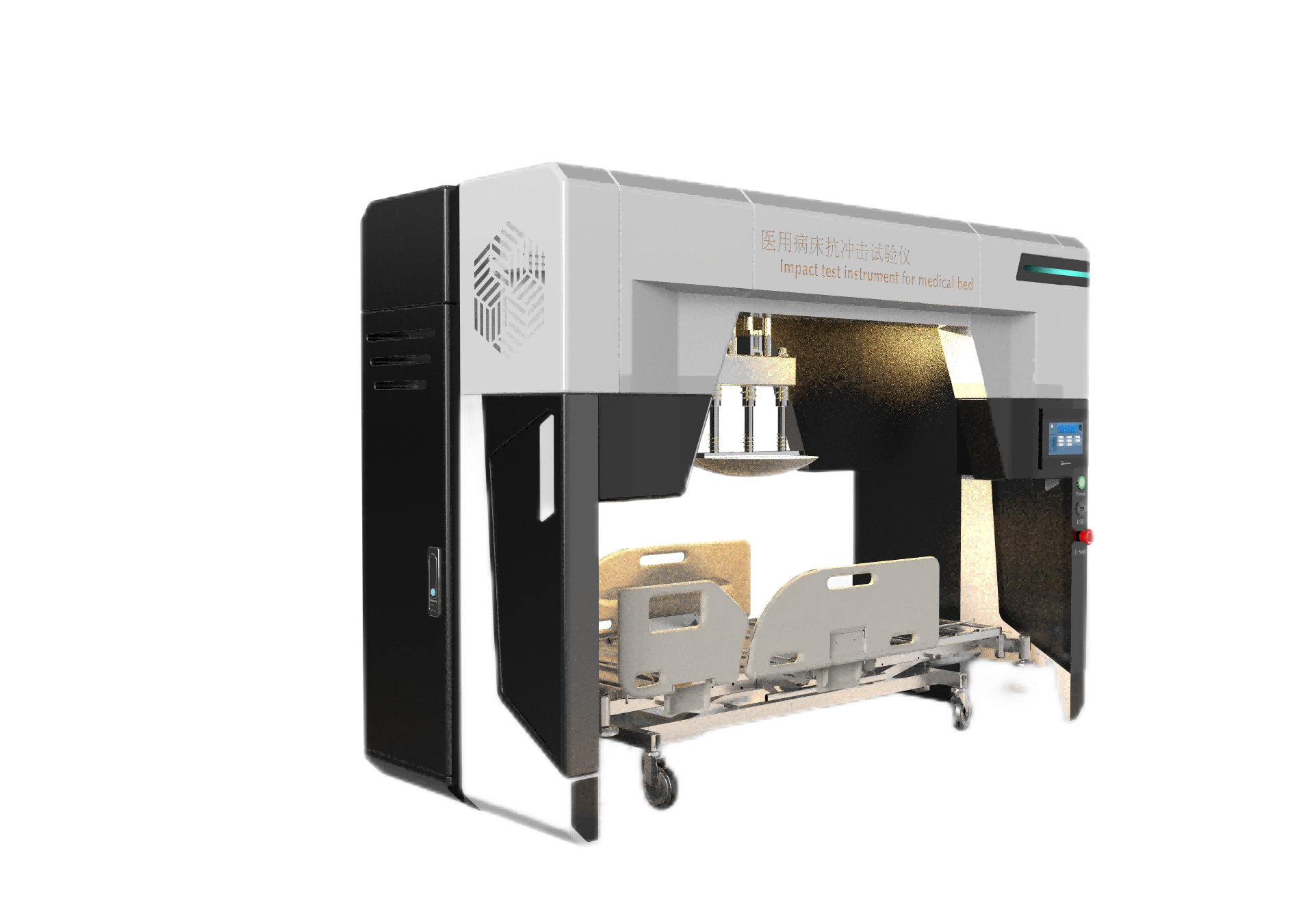

医用病床抗冲击试验仪
一、设备特点
1、采用控制电机运动系统，配备精密滚珠丝杠，运行稳定
2、PLC控制采样系统，
3、彩色触摸屏 7寸，中英文切换
二、设备用途
将制造商指定的床垫放置在床垫支承台上,在可动部件处无支撑件且相对水平倾斜度小于7°的位置,如果高度可调,应将床垫支承台置于可调整范围的中间处。

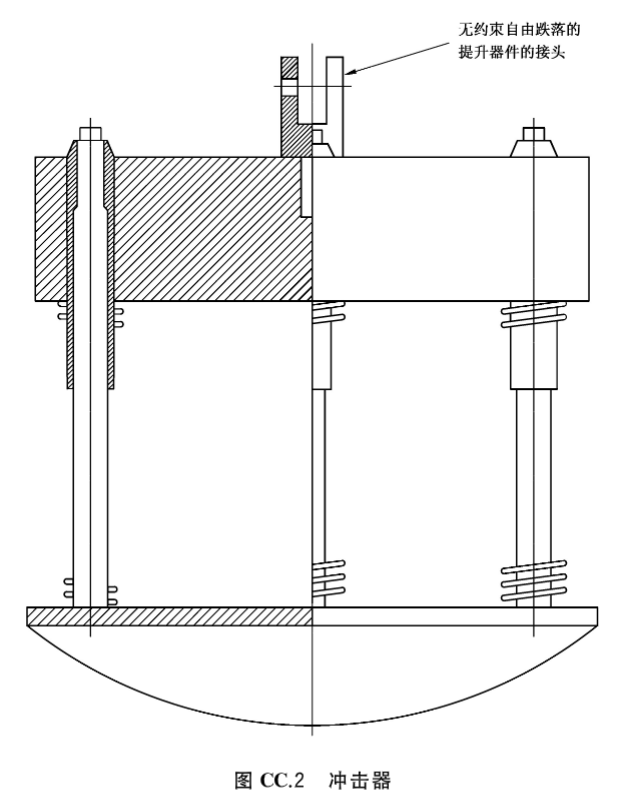

从床垫上方180mm的高度,使冲击器(见图CC.2)掉落至医用病床上20次,每个掉落位置在图CC.1中标记为“B”。应允许冲击器自由掉落,但可以使用导向装置帮助确保撞击发生在尽可能靠近建议位置的地方。
在施加载荷后,医用病床的任何部件都不应松动、断裂或出现任何危险
测试标准 YY 9706.252-2021 医用电气设备第 2-52 部分:医用病床的基本安全和基本性能专用要求
三、测试说明
1、测试对象：医用病床
2、测试类型：强度和耐久性
四、技术参数
1、控制系统：PLC控制系统。具有可靠、适应性强、数据处理能力强、通信能力强、可扩展性高、稳定性高等特点
1.1可靠性高：PLC系统采用了大规模集成电路技术，并采用了相应的硬件和软件抗干扰措施，具有很强的抗干扰能力，被公认为比较可靠的工业控制设备之一。
1.2适应性广：PLC系统已经标准化、系列化、模块化，配备有品种齐全的各种硬件装置供用户选用，用户能灵活方便地进行系统配置，组成不同功能、不同规模的系统。硬件配置确定后，可以通过修改用户程序，方便快速地适应工艺条件的变化。
1.3数据处理能力强：PLC控制系统可以完成数据采集、传输、处理等复杂的控制任务，实现工业自动化控制。
1.4通信能力强：PLC控制系统可以通过各种通信协议和网络连接远程控制、监控和数据交换。
1.5可扩展性：PLC控制系统可以通过添加I/O模块、通信模块等实现系统功能的扩展。
1.6稳定性高：PLC控制系统采用工业级的高可靠性硬件和软件设计，能够稳定地运行于恶劣的工业环境中。
2、操作界面：采用触摸屏、界面注重易用性、图形化、实时监控、数据记录与分析、多语言支持、安全性和自定义设置等，以满足不同用户的需求和提高工作效率
2.1简单易用：操作界面通常设计得简单易用，用户只需要通过少量的操作步骤就能够完成试验。这有助于用户快速掌握操作方法，提高工作效率。
2.2图形化界面：操作界面通常配备有图形化界面，以图形的方式展示试验过程和结果。这使得用户可以更直观地了解设备的运行状态和测试结果，便于分析和评估。
2.3实时监控：操作界面通常提供实时监控功能，用户可以实时查看试验过程中的各项参数，如风机抽气流量、试验压差、试验时间等。这有助于用户及时发现和解决问题，保证试验的准确性。
2.4数据记录与分析：操作界面通常配备有数据记录和分析功能，用户可以记录每次试验的数据，并对其进行统计和分析。这有助于用户了解试验材料的空气渗透性能，为产品开发和改进提供依据。
2.5安全性高：操作界面还注重安全性设计，通常配备有紧急停止按钮和安全防护装置，以保障用户的安全操作。
2.6自定义设置：操作界面通常还支持自定义设置，用户可以根据自己的需求和偏好设置试验参数、数据记录方式等，提高试验的灵活性和效率。
3、压头 : 25Kg±0.1Kg
4、计数 ： 0-99999 次
5、试验高度 ： 180mm
6、最大功耗 ： 1.0KW
7、电源电压 ： 220V±10﹪，50HZ
8、外形尺寸 :
9、机台重量 :
五、 配合清单
冲击器介绍
示例：
重量 ：25Kg±0.1Kg 冲击面应是直径为200mm士5mm的刚性圆形物体,其表面具有300mm的凸球面曲率半径,前缘半径为 12 mm。
弹簧参数：弹簧系数应为6.9N/mm士1N/mm,运动部件的总摩擦阻力介于0.25 N~0.45N。当弹簧系统压缩至载荷为1040N士5N时,剩余压缩距离应至少为60mm。
一、设备特点
1、采用控制电机运动系统，配备精密滚珠丝杠，运行稳定
2、PLC控制采样系统，
3、彩色触摸屏 7寸，中英文切换
二、设备用途
将制造商指定的床垫放置在床垫支承台上,在可动部件处无支撑件且相对水平倾斜度小于7°的位置,如果高度可调,应将床垫支承台置于可调整范围的中间处。
从床垫上方180mm的高度,使冲击器(见图CC.2)掉落至医用病床上20次,每个掉落位置在图CC.1中标记为“B”。应允许冲击器自由掉落,但可以使用导向装置帮助确保撞击发生在尽可能靠近建议位置的地方。
在施加载荷后,医用病床的任何部件都不应松动、断裂或出现任何危险
测试标准 YY 9706.252-2021 医用电气设备第 2-52 部分:医用病床的基本安全和基本性能专用要求
三、测试说明
1、测试对象：医用病床
2、测试类型：强度和耐久性
四、技术参数
1、控制系统：PLC控制系统。具有可靠、适应性强、数据处理能力强、通信能力强、可扩展性高、稳定性高等特点
1.1可靠性高：PLC系统采用了大规模集成电路技术，并采用了相应的硬件和软件抗干扰措施，具有很强的抗干扰能力，被公认为比较可靠的工业控制设备之一。
1.2适应性广：PLC系统已经标准化、系列化、模块化，配备有品种齐全的各种硬件装置供用户选用，用户能灵活方便地进行系统配置，组成不同功能、不同规模的系统。硬件配置确定后，可以通过修改用户程序，方便快速地适应工艺条件的变化。
1.3数据处理能力强：PLC控制系统可以完成数据采集、传输、处理等复杂的控制任务，实现工业自动化控制。
1.4通信能力强：PLC控制系统可以通过各种通信协议和网络连接远程控制、监控和数据交换。
1.5可扩展性：PLC控制系统可以通过添加I/O模块、通信模块等实现系统功能的扩展。
1.6稳定性高：PLC控制系统采用工业级的高可靠性硬件和软件设计，能够稳定地运行于恶劣的工业环境中。
2、操作界面：采用触摸屏、界面注重易用性、图形化、实时监控、数据记录与分析、多语言支持、安全性和自定义设置等，以满足不同用户的需求和提高工作效率
2.1简单易用：操作界面通常设计得简单易用，用户只需要通过少量的操作步骤就能够完成试验。这有助于用户快速掌握操作方法，提高工作效率。
2.2图形化界面：操作界面通常配备有图形化界面，以图形的方式展示试验过程和结果。这使得用户可以更直观地了解设备的运行状态和测试结果，便于分析和评估。
2.3实时监控：操作界面通常提供实时监控功能，用户可以实时查看试验过程中的各项参数，如风机抽气流量、试验压差、试验时间等。这有助于用户及时发现和解决问题，保证试验的准确性。
2.4数据记录与分析：操作界面通常配备有数据记录和分析功能，用户可以记录每次试验的数据，并对其进行统计和分析。这有助于用户了解试验材料的空气渗透性能，为产品开发和改进提供依据。
2.5安全性高：操作界面还注重安全性设计，通常配备有紧急停止按钮和安全防护装置，以保障用户的安全操作。
2.6自定义设置：操作界面通常还支持自定义设置，用户可以根据自己的需求和偏好设置试验参数、数据记录方式等，提高试验的灵活性和效率。
3、压头 : 25Kg±0.1Kg
4、计数 ： 0-99999 次
5、试验高度 ： 180mm
6、最大功耗 ： 1.0KW
7、电源电压 ： 220V±10﹪，50HZ
8、外形尺寸 :
9、机台重量 :
五、 配合清单
| 序号 | 名称 | 规格型号 | 品牌 | 数量 | 备注 |
| 1 | 冲击头 | 程斯自制 | 1套 | ||
| 2 | PLC_CPU模块 | FX3U-16MT/ES-A | 日本三菱 | 1个 | |
| 3 | 触摸屏 | 7吋 | 威纶通或昆仑通态 | 1个 | |
| 4 | 开关电源 | LRS-150-24 | 台湾明纬 | 1个 | |
| 5 | 运动控制模组 | 程斯自制 | 2套 | ||
| 6 | 继电器 | 欧姆龙 | 2个 | ||
| 7 | 接触器 | 正泰 | 1个 | ||
冲击器介绍
示例：
重量 ：25Kg±0.1Kg 冲击面应是直径为200mm士5mm的刚性圆形物体,其表面具有300mm的凸球面曲率半径,前缘半径为 12 mm。
弹簧参数：弹簧系数应为6.9N/mm士1N/mm,运动部件的总摩擦阻力介于0.25 N~0.45N。当弹簧系统压缩至载荷为1040N士5N时,剩余压缩距离应至少为60mm。
