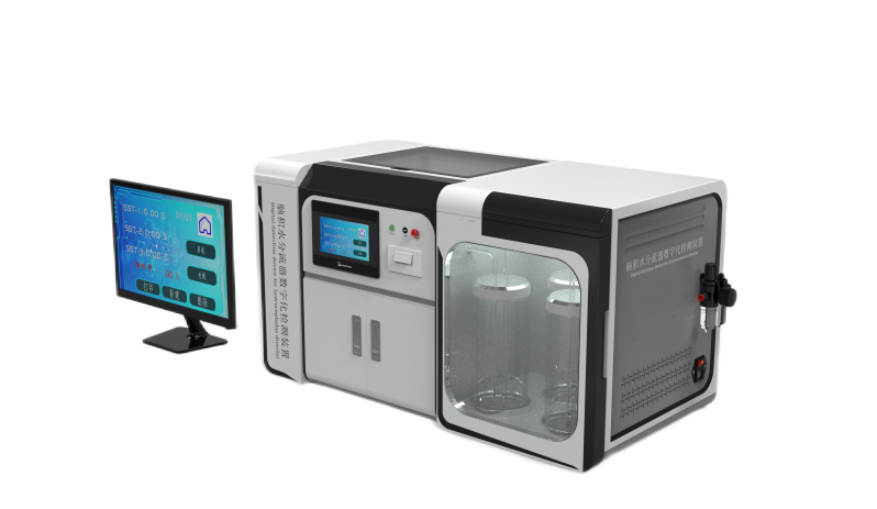

介绍
依据YY/T0487-2010标准中相关条款设计制作，检验开启和闭合压力测试、 压力流量特性测试、 回流量测试、 长期功能稳定性测试。
适用标准：
YY/T0487-2010
技术指标：
1、试验装置原理与标准YY/T0487-2010
2、能测开启和闭合压力测试、 压力流量特性测试、 回流量测试、 长期功能稳定性测试
3、做三工位，能同时做三个分流器测试
4、系统管理软件需具备以下功能：
1） 在管理系统操作界面中， 可选定相应的检验项目， 选定后，手动调到指定流量后， 则自动完成脑积水分流器的各个功能指标检验；
2） 在管理系统操作界面中， 可手动填写脑积水分流器的型号、 厂家标定指标、检验人员信息等；
3） 在管理系统中， 可对检验方案进行修正， 设定的流量信息、 检验次数、 检验时间等均可根据实际情况进行修改；
4） 检验完成后， 管理系统可根据各项功能指标的检验要求， 自动计算出平均值、偏差值、 数据统计图表等信息， 然后自动生成检验报告， 可通过网络或直接连接打印机， 将所生成的检验报告打印； 可根据设定与结果自动绘制出压力、 流量特性的关系图。
5） 管理系统需具有多级权限， 分别为管理层人员、 检验人员、 责任人员、 客户人员；
6） 自动检测设备的运行状态和测试数据、 曲线等可实现网络远程监视， 客户人员可在其他客户端系统根据所获权限进行检验结果查询；
7） 管理系统需中文显示， 部分简写、 缩写需满足行业用语要求。
检测装置需具备以下功能：
1） 具备开机自检功能， 如发现异常， 立即发出报警提示， 并停止工作；
2） 检测装置自带固定装置， 且可灵活移动；
3） 具备自动/手动检测功能， 可随意切换。
5、装置采用电脑操作，可扩展性强，控制系统稳定。
6、配电要求：220V,10A。
试验原理：
1. 开阀和闭阀压力测试
在分流器一端开启泵加水压，并有压力监测装置， 并在另一端加流量计，阀门开启时，检测到流量就保存压力，继续加大泵流量，确认流量比较大的时候，关闭泵，直到流量消失时就是关阀压力。
2. 压力流量特性曲线测试
蠕动泵手调速，监控屏幕流速，调流速在5-50ml/h,测试完成后，保存流量和压力曲线在屏幕，可以导出数据。
3. 回流速率测试
在分流器反向端开启泵，并在正向端加流量计，手动调流速，将流速调到比较小的范围，并有压力监测装置，查看在0-4.903KPA时，回流速度不能大于0.04ml/min
4.长期稳定性测试
蠕动泵分三个独立通道，手动调速到20ml/h的平均流量流过阀，保持28天，期间记录流量和压力数据，完成后可查看曲线，导出数据分析，是否保持在说明书标称范围。
主要配置：
依据YY/T0487-2010标准中相关条款设计制作，检验开启和闭合压力测试、 压力流量特性测试、 回流量测试、 长期功能稳定性测试。
适用标准：
YY/T0487-2010
技术指标：
1、试验装置原理与标准YY/T0487-2010
2、能测开启和闭合压力测试、 压力流量特性测试、 回流量测试、 长期功能稳定性测试
3、做三工位，能同时做三个分流器测试
4、系统管理软件需具备以下功能：
1） 在管理系统操作界面中， 可选定相应的检验项目， 选定后，手动调到指定流量后， 则自动完成脑积水分流器的各个功能指标检验；
2） 在管理系统操作界面中， 可手动填写脑积水分流器的型号、 厂家标定指标、检验人员信息等；
3） 在管理系统中， 可对检验方案进行修正， 设定的流量信息、 检验次数、 检验时间等均可根据实际情况进行修改；
4） 检验完成后， 管理系统可根据各项功能指标的检验要求， 自动计算出平均值、偏差值、 数据统计图表等信息， 然后自动生成检验报告， 可通过网络或直接连接打印机， 将所生成的检验报告打印； 可根据设定与结果自动绘制出压力、 流量特性的关系图。
5） 管理系统需具有多级权限， 分别为管理层人员、 检验人员、 责任人员、 客户人员；
6） 自动检测设备的运行状态和测试数据、 曲线等可实现网络远程监视， 客户人员可在其他客户端系统根据所获权限进行检验结果查询；
7） 管理系统需中文显示， 部分简写、 缩写需满足行业用语要求。
检测装置需具备以下功能：
1） 具备开机自检功能， 如发现异常， 立即发出报警提示， 并停止工作；
2） 检测装置自带固定装置， 且可灵活移动；
3） 具备自动/手动检测功能， 可随意切换。
5、装置采用电脑操作，可扩展性强，控制系统稳定。
6、配电要求：220V,10A。
试验原理：
1. 开阀和闭阀压力测试
在分流器一端开启泵加水压，并有压力监测装置， 并在另一端加流量计，阀门开启时，检测到流量就保存压力，继续加大泵流量，确认流量比较大的时候，关闭泵，直到流量消失时就是关阀压力。
2. 压力流量特性曲线测试
蠕动泵手调速，监控屏幕流速，调流速在5-50ml/h,测试完成后，保存流量和压力曲线在屏幕，可以导出数据。
3. 回流速率测试
在分流器反向端开启泵，并在正向端加流量计，手动调流速，将流速调到比较小的范围，并有压力监测装置，查看在0-4.903KPA时，回流速度不能大于0.04ml/min
4.长期稳定性测试
蠕动泵分三个独立通道，手动调速到20ml/h的平均流量流过阀，保持28天，期间记录流量和压力数据，完成后可查看曲线，导出数据分析，是否保持在说明书标称范围。
主要配置：
| 序号 | 设备名称 | 规格型号 | 数量 |
| 1 | 箱体 | 碳钢烤漆白色 | 1套 |
| 2 | 蠕动泵 | 带通讯，可工控机控制，独立三通道。自动启/停控制， 正转， 反转， 流量调节等，流量调节范围0.002ml/min-32ml/min，0.1-100RPM， 流量精度：2% | 1套 |
| 3 | 恒温槽 | 可控温度室温至80°控制温度精度： ≤±0. 5℃ | 1套 |
| 4 | 流量计 | 0.02-2SCCM，精度±1.5% | 3套 |
| 5 | 压力传感器 | 0-50KPA，精度0.1% | 3套 |
| 6 | 试样夹具 | 自主研发 | 2套 |
| 7 | 测试软件 | 自主研发 | 1套 |
| 8 | 控制系统 | PLC | 1套 |
| 9 | 工控机 | 酷睿双核 I 系列； 内存， 2G 及以上； 硬盘， SATA 500G 以上； | 1台 |
