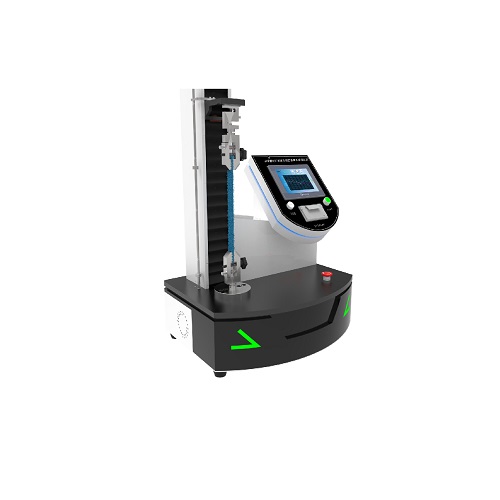

避孕套试片扯断力和拉断伸长率测试仪

避孕套试片扯断力和拉断伸长率测试仪

一，测试仪执行标准：满足GB7544-2009附录J检测需求

二，测试仪技术参数及试验前准备工作

1，试验尺寸：70*20MM；

2，拉力范围：（0－200）N；

3，恒定速率范围：0-1000mm/min ，出厂按照500mm/min设置同时可以根据要求客户自己任意选择不同速率，满足客户要求；

4，拉力有限行程：1200mm

5，拉力传感器精度：精度±1%，重复性±1%,可逆性1.5%，机器的分辨0.5%，零位士1

6，彩色7寸触摸屏控制，人机一体；

7，PLC操作系统控制一套；

8，医疗器械测试软件一套；

9，压力传感器压力范围：0-30KPA跟根据要求任意选择；

10，夹具一套；

11，外壳Q235材料制作烤漆处理，不上锈；

12，工位材料采样AL表面阳极氧化处理；

13，垫脚采样不锈钢制作，稳定性好，可调节水平功能；

16，USB测试软件插口，读取数据；

17，嵌入式微型打印机一套；

18，外形尺寸：600 X 500 X 1500MM

三，仪器

1，裁刀,具有两个平行刀片,两刀片在合适的垫板上的压痕宽度为(20+0.1)mm,每一刀片的长度不小于70 mm。

2，拉力试验机，能以一个基本恒定的速率运行并符合下列要求:

a)能平衡试样内的应力，即一个辊轴以约为7r/min的频率转动，或用不影响胶膜性能的材料润滑两辊轴的圆柱表面。合适的润滑剂是具有2x10-m·s-(200cSt)黏度的硅油。

b)能测量0N~200N范围的扯断力。最大允许值:精度士1%，重现性1%，可逆性1.5%，机器的分辨0.5%，零位士1。

c)辊轴的分离速度(500士50)mm/min

d)具有在试验过程中可手动或完全自动记录两辊间的移动距离和力的装置。关于橡胶和塑料试验装置的更多信息见ISO 5893[1]

四，试样的准备

1，将包装内的避孕套挤离撕口处，撕开包装取出避孕套。在任何情况下，都不准许使用剪刀或锋利器具打开包装。

2，展开避孕套，保证在任何方向不过度拉伸避孕套。

3，为了防止粘结和裁切好试样，可在避孕套上添加粉末吸收剂，如滑石粉,或使用含2%质量分数滑石粉的异丙醇悬浮液去除避孕套上的润滑剂,然后在空气中干燥。

4，将避孕套平整摆放，其长度方向与裁刀(J21)刀刃相垂直。在距避孕套开口端80mm以内，两边平行的、没有纹理的地方，一次冲击裁切试片。如果距开口端80mm以内两边不平行或存在花纹，则从毗邻于两边平行的、没有花纹的地方裁取试片。如果没有两边平行且无花纹的地方，则从距开口端80mm的地方裁取试片。

5，上面并测量两折叠边的距离,精确0.5mm

试验前应检查每一试样，以确保没有任何缺口或其他边缘缺陷而引起不良的试验结果。
