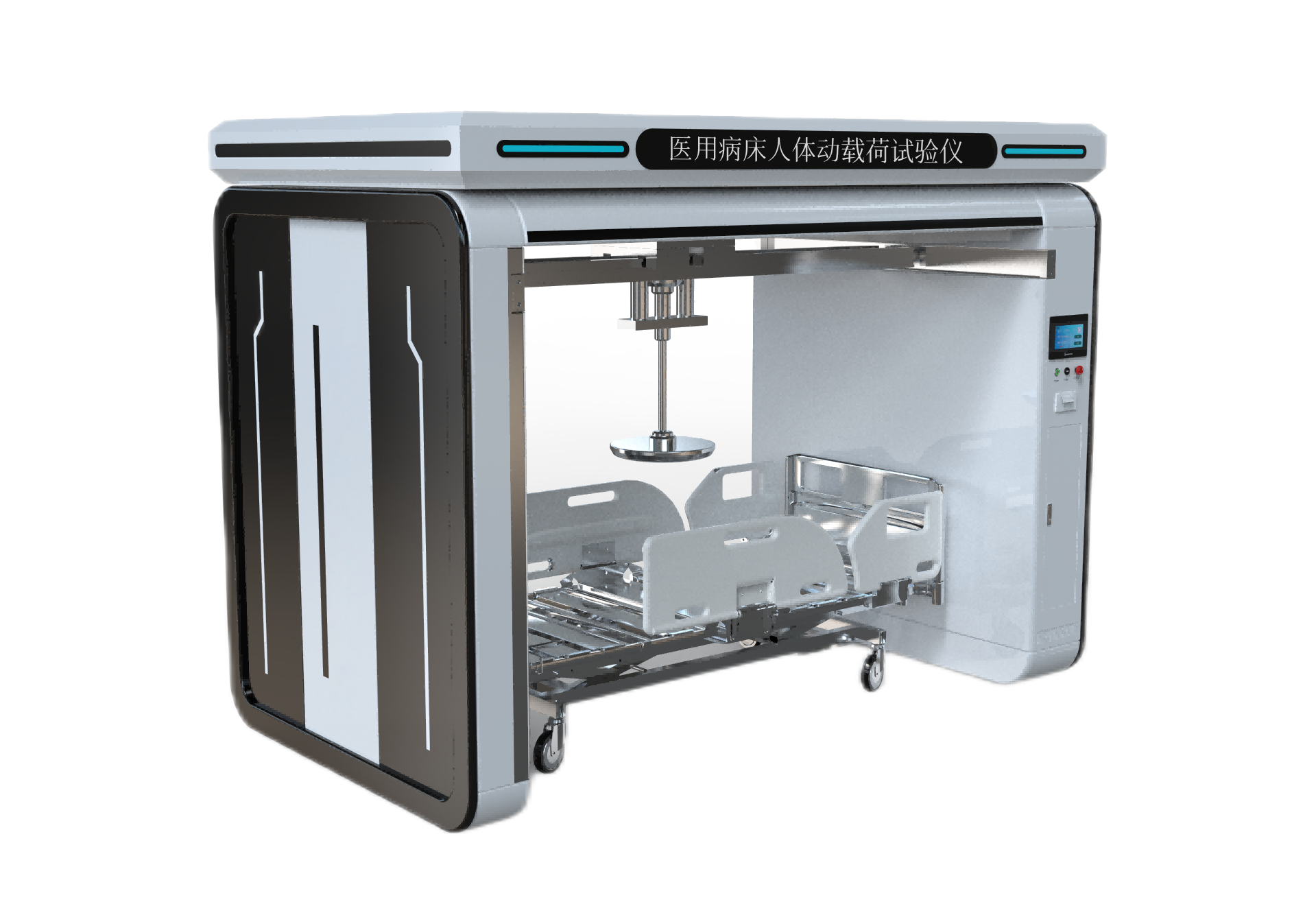

医用病床人体动载荷试验仪
一、设备特点
1、采用控制电机运动系统，配备精密滚珠丝杠，运行稳定
2、PLC控制采样系统，
3、触摸屏 7寸
二、设备用途
如果对正常使用过程中支持或支撑患者的设备部件施加动态力（坐下、站立、患者搬运过程等）,不得产生不可接受的风险
测试标准 YY 9706.252-2021 医用电气设备第 2-52 部分:医用病床的基本安全和基本性能专用要求
三、测试说明
1、测试对象：医用病床
2、测试类型：动载荷
四、技术参数
1、控制系统：PLC控制系统。具有可靠、适应性强、数据处理能力强、通信能力强、可扩展性高、稳定性高等特点
1.1可靠性高：PLC系统采用了大规模集成电路技术，并采用了相应的硬件和软件抗干扰措施，具有很强的抗干扰能力，被公认为比较可靠的工业控制设备之一。
1.2适应性广：PLC系统已经标准化、系列化、模块化，配备有品种齐全的各种硬件装置供用户选用，用户能灵活方便地进行系统配置，组成不同功能、不同规模的系统。硬件配置确定后，可以通过修改用户程序，方便快速地适应工艺条件的变化。
1.3数据处理能力强：PLC控制系统可以完成数据采集、传输、处理等复杂的控制任务，实现工业自动化控制。
1.4通信能力强：PLC控制系统可以通过各种通信协议和网络连接远程控制、监控和数据交换。
1.5可扩展性：PLC控制系统可以通过添加I/O模块、通信模块等实现系统功能的扩展。
1.6稳定性高：PLC控制系统采用工业级的高可靠性硬件和软件设计，能够稳定地运行于恶劣的工业环境中。
2、操作界面：采用触摸屏、界面注重易用性、图形化、实时监控、数据记录与分析、多语言支持、安全性和自定义设置等，以满足不同用户的需求和提高工作效率
2.1简单易用：操作界面通常设计得简单易用，用户只需要通过少量的操作步骤就能够完成试验。这有助于用户快速掌握操作方法，提高工作效率。
2.2图形化界面：操作界面通常配备有图形化界面，以图形的方式展示试验过程和结果。这使得用户可以更直观地了解设备的运行状态和测试结果，便于分析和评估。
2.3实时监控：操作界面通常提供实时监控功能，用户可以实时查看试验过程中的各项参数，如风机抽气流量、试验压差、试验时间等。这有助于用户及时发现和解决问题，保证试验的准确性。
2.4数据记录与分析：操作界面通常配备有数据记录和分析功能，用户可以记录每次试验的数据，并对其进行统计和分析。这有助于用户了解试验材料的空气渗透性能，为产品开发和改进提供依据。
2.5安全性高：操作界面还注重安全性设计，通常配备有紧急停止按钮和安全防护装置，以保障用户的安全操作。
2.6自定义设置：操作界面通常还支持自定义设置，用户可以根据自己的需求和偏好设置试验参数、数据记录方式等，提高试验的灵活性和效率。
3、载荷垫 : 1350N （可根据要求客户定制）
4、计数 ： 0-999999 次
5、最大功耗 ： 1.0KW
6、电源电压 ： 220V±10﹪，50HZ
7、外形尺寸 :
8、机台重量 :
五、 配合清单
|
序号 |
名称 |
规格型号 |
品牌 |
数量 |
备注 |
|
1 |
载荷垫 |
1350N |
程斯自制 |
1套 |
|
|
2 |
PLC_CPU模块 |
FX3U-16MT/ES-A |
日本三菱 |
1个 |
|
|
3 |
触摸屏 |
7吋 |
威纶通或昆仑通态 |
1个 |
|
|
4 |
开关电源 |
LRS-150-24 |
台湾明纬 |
1个 |
|
|
5 |
运动控制模组 |
|
程斯自制 |
2套 |
|
|
6 |
继电器 |
|
欧姆龙 |
2个 |
|
|
7 |
接触器 |
|
正泰 |
1个 |
|
|
|
|
|
|
|
|
冲击器介绍
示例：

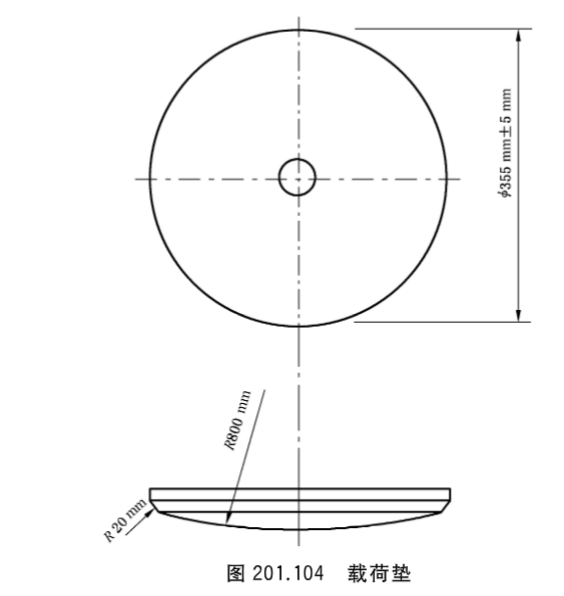

载荷垫（见图 201.104）是一个刚性圆形物体,直径355mm士5mm,其表面具有800mm半径的凸球形曲率，前边缘半径为20mm。 荷载1350N
