赫尔茨贝格式滤速仪

时间:2023-12-08 15:25 点击次数:

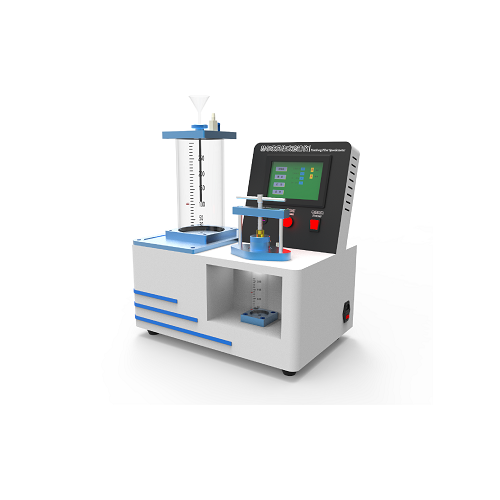

赫尔茨贝格式滤速仪



赫尔茨贝格式滤速仪适用于具有一定湿强度的过滤纸及过滤纸板滤水速度的测定,但不能用于经树脂加工,或其表面不亲水或不完全亲水的过滤纸和过滤纸板滤水速度的测定。仪器的工作原理是在纸样两面的压差为1Kpa(即100mm水柱)条件下,透过直径35.7mm(面积102)的纸样流出100 ml200 ml水所需的时间,时间以秒表示。对水质的要求:在20℃时水质应符合导电率为(3.2-4.4X107ms/m的自来水或0.02% Nacl的蒸馏水或去离子水经0.8µ滤膜或与之相当的滤纸滤过并用加热或真空脱气后的水。

500 (3).jpg

技术参数:

1.试样厚度范围:0.103.00 mm

2.试 验 面 积 :10±0.05 cm2

3.夹 环 内 径 :¢35.7 mm

4.夹 环 外 径 :¢50 mm

5PLC控制系统

6,7寸彩色触摸屏

500 (4).jpg

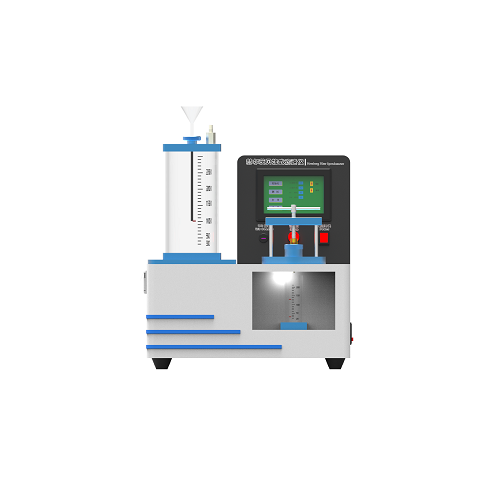

仪器结构:

1、仪器由容器、夹环、测量筒及电控箱部分组成。

2、容器的上部装有透气阀门和带漏斗的恒压管(漏斗),容器的底部装有接头,用管子与电磁阀相连。

3、夹环有上压环和下压环、支架及接水盒组成,上压环与横梁上的调整螺杆相联,为方便装夹试样,立柱可在横梁上转动,在上压环转出中心后装夹试样,下压环下面有接水盒,当更换试样时,下压环上面残留的水流入接水盒中,然后由接水盒下的漏水管流出。

4、下压环底部有一接头,用管子与电磁阀相联,当电磁阀通电时,容器中的水从底部经电磁阀进入夹环,透过纸样的水经上夹环的透水管流入测量筒内。

5、测量筒由测量筒电测头、量筒座及放水阀组成,透过试样的水经上压环流入测量筒,筒中的水面升起到时零位时,电测系统开始记时,透过的水达到100 ml电测头头时,停止记时。100 ml200 ml的量程开关在前面板上。做完一次试验后打开放水阀,测量筒中的水面下降,降至零位时,显示器复零。

6、电测系统由电测头、显示器的按键等组成,以单片机为核心的测控系统进行测量和控制。电源开关在电控箱的前面板上,电控箱面板。
