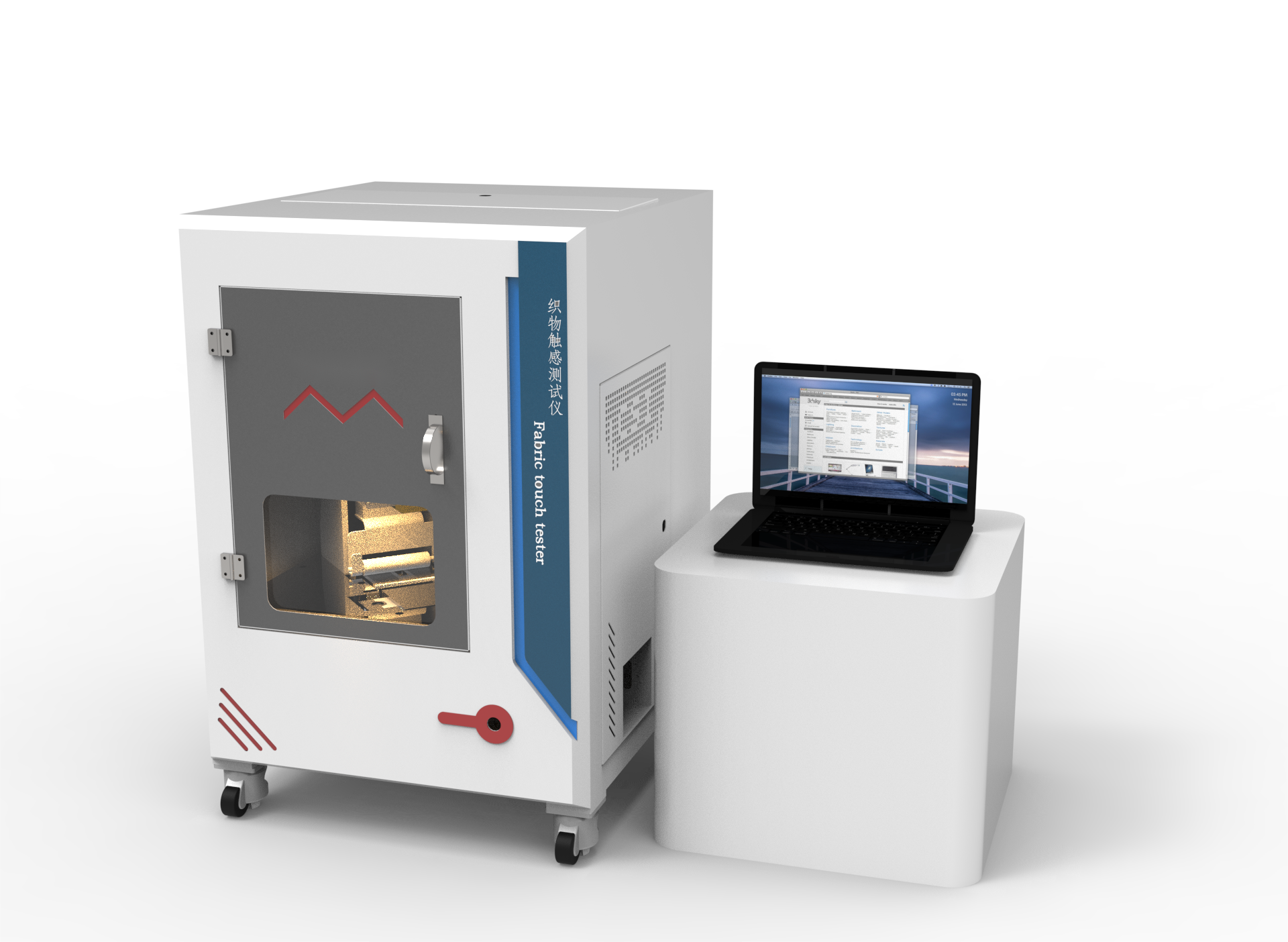

织物触感测试仪
时间：2024-01-30 15:47 点击次数：
织物触感测试仪
主要性能参数及配置要求：
1、多模块集成在一个测试平台；具有数据传值功能、便于 ERP 对接串联，导出报告同时测量织物热学、压缩、弯曲、表面摩擦性能和表面粗糙度特性；
1）：压缩模块测量
（1）试样压缩至最大压强值（70cN/c㎡）所做的压缩功CW
（2）试样压缩回复率CRR（试样压缩和回复过程中所做的功的比率）
（3）试样在20%-80%压强范围内的压缩平均刚度CAR
(4) 试样在20%-80% 压强范围内回复平均刚度RAR
以上数据通过压缩传感器和激光位移传感器测试过程中所得
2）：摩擦力测量
在试样安放在试验平台 ，通过标准压辊轴正压在试样上，试样在下压过程中所产生的反作用力即试样表面的平均动摩擦力 从而得出试样表面动摩擦系数。
3）：粗糙度测试直接通过织物粗糙度测试传感器测得数据。
4)：挠曲力测试（1） 试样在弯曲1rad过程中，曲线上力矩中点60%部分的平均刚度BAR（1） 试样在弯曲0-1rad内挠曲力功 BW数据由挠曲测试传感器测得
5):热流测试
（1）压缩热导率TCC ：压缩过程中达到标准压强42cN/c㎡式每变化1度通过的热流
（2）回复热导率TCR ：回过程中达到标准压强42cN/c㎡式每变化1度通过的热流
（3）最大热通量Qmax: 试样在测试过程中单位面积通过的热流最大值数据由热流计测得 试样两边温差通过温度传感器（PT100）测得
2.测试仓装样完成，有开关门设计，视窗查看设计（提供实物照片示意佐证），一次测试完成试样经纬多项指标采集；
3.高清彩色触摸屏操作界面；有机械按键急停开关，启动开关。
4.32位处理器；24位高速模数转换芯片；
5.高精度导轨及滚珠丝杆；
6.仪器过载保护功能。
7.上下测量盘温差：≤10℃
8.上盘下降速度： 1mm/s（1-60 mm/s可设定）
9.压缩标准压强值：42gf/cm2
10.压缩停止压强值：70gf/cm2
11.测试时，上盘上升速度为1mm/s
12.表面模块滚轮重量：(140±5)gf
13.试样形状及尺寸：L型，≥110mm×310mm×310mm
14.试样最大厚度：5mm
15.测试板尺寸：≥125mm×125mm
16.开机加热时间：小于15分钟
17.单次测试时间：小于3分钟
18.实验环境：（21±3）℃，RH(60%±5%)
19.仪器外形尺寸: 600mmx600mmx850mm;
(LxWxH)
20.电源：AC220V±10% 50Hz 250W
21.仪器重量：≤130kg
主要配置及附属设备:
1.
控制系统（CPU：≥i3 ，内存：≥8G，硬盘驱动器：≥1T）1套
2.
打印机1台
3.
电源线1根
4.
测试软件1份
5.
串口连接线1根
6.
剪样板1个
7.
底脚4只
