织物表面抗湿性试验仪

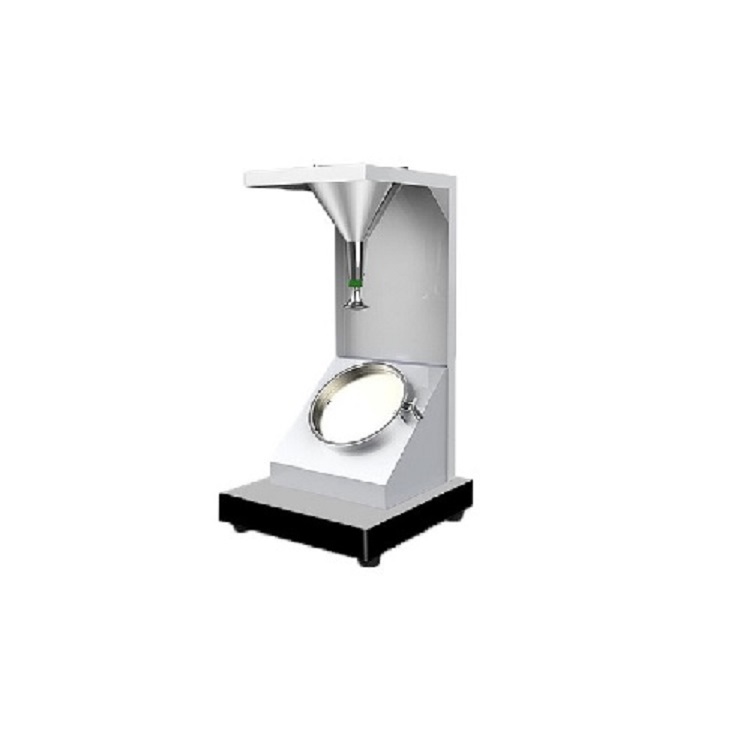

　　                织物表面抗湿性试验仪   喷淋式拒水测试仪
喷雾定量测试仪用于测定织物的表面润湿性。它包括一个金属框架允许蒸馏水通过喷嘴喷射到试样在45°和150毫米低于喷嘴。将标本的外观与可选的摄影比例尺进行比较。
测试仪符合
ISO 4920、AATCC 22、M&S P23标准。
GB/T4745-1997   《纺织织物  表面抗湿性测定  沾水试验》
AATCC 22-10
ISO 4920-12/ GB/T 4745-12
M&S P23
NEXT 23

　　1. 安全
　　本节介绍贯穿本手册的安全标志。在使用喷雾等级测试器之前，请阅读并理解所有的警告和警告。
　　危险!指示忽略指令可能会导致操作人员处于危险状态。
　　2. 规范
　　物理
　　长度:26厘米-宽度:26厘米-高度:55厘米
　　结构:钢,完成:喷涂油漆,重量:5公斤
　　3. 安装
　　3.1 设置
　　打开喷雾等级测试仪后，将仪器置于温湿度稳定的房间内平整光滑的表面。
　　操作
　　5.1 校准装置,将250毫升蒸馏水27±1℃(80±2)漏斗的测试和测量所需的时间空的漏斗。
　　5.2 将试样牢固地固定在直径152.4 mm (6.0 in)的环内，使织物试样表面暴露在水雾中。试样表面应光滑无褶皱。
　　5.3 将呼拉圈放在织物zui上面的试验台上，使喷雾图案的中心与呼拉圈的中心重合。
　　5.3.1 如果是细纱、华达呢、灯芯布或类似结构的织物，将铁环放在架子上，使织物的方向与zui终产品的方向一致。
　　5.4 倒入250毫升蒸馏水27±1℃(80±2)测试人员的漏斗,允许它喷到25 - 30年代的试样。
　　5.4.1 注蒸馏水时，避免用刻度筒接触漏斗。漏斗的移动将改变试样上的喷雾分布。
　　5.5 箍,底部边缘,利用相反的边缘坚决反对一个坚实的对象与织物所面临的对象,然后旋转180°箍,再一次在点之前举行。
　　5.6 对所有三个样本重复5.2到5.5。
　　5. 评价
　　6.1 点击后立即将水或斑点图案与评分表进行比较。对样品的表面进行评级，该评级与评级图表中zui近的级别相对应。
　　6.2 中级评级可用于50或更高的评级(95、85、75、60)。(见图1、表1)
　　

6.3 在对松散的织物或多孔织物(如巴里纱)进行分级时，不考虑水通过织物开口的任何通道。
　　
　　图1喷雾试验分级图
　　评级相应的摄影
　　100(ISO 5)上表面无粘附、潮湿现象
　　90(ISO)表面轻微的随机粘附或润湿
　　80(ISO)喷淋点上表面的润湿
　　70(ISO)上表面局部湿润
　　50(ISO 1)整个上表面完全湿润
　　表1喷雾试验分级表
