纸尿裤渗透性能测定仪(五工位)

产品时间:2023-12-14 13:23

简要描述:

纸尿裤渗透性能测定仪(五工位) 纸尿裤渗透性能测定仪(五工位)用于纸尿裤等产品吸收速度、回渗性能以及渗透性能的测定。 符合标准: GB/T28004.1 、 GB/T28004.2-2021 等。 产品特点:...

详细介绍

纸尿裤渗透性能测定仪(五工位)



纸尿裤渗透性能测定仪(五工位)用于纸尿裤等产品吸收速度、回渗性能以及渗透性能的测定。



符合标准:GB/T28004.1GB/T28004.2-2021 等。



产品特点:

1、测试用的试液采用蠕动泵控制加液方式,保证加液的稳定性以及重复性,加液精度可达±1%

2、试液(生理盐水)加热方式采用水浴加热方式,存储于玻璃灌中,不会对试液的性能产生任何影响。

3、儿童纸尿裤测试样夹具:型底座 个、试样支架 个、标准加液模块 个、标准加压模块 个。

4、成人纸尿裤试样夹具:型底座 个、标准加液模块 个、标准加压模块 个。

5、所有试样夹具采用 PA66 材质经 3D 打印而成,耐冲击性强、耐腐蚀、耐高温。

6、整机采用台式结构设计,操作稳定,移动安装更加方便。

7、主控采用意法 32 位 MCU,可配物联网功能,方便数据接入客户 ERP 系统。

8、采用触摸屏控制和显示,中、英文界面菜单式操作。

500 (1).jpg

技术参数:

1、儿童纸尿裤测试参数尺寸

1.1型试样底座参数:

B1: L:125±1mm W:122±1mm

B2: L:136±1mm W:135±1mm

B3: L:154±1mm W:152±1mm

1.2、标准加液模块参数:

M1: L:100±1mm W:80±1mm

M2: L:108±1mm W:85±1mm

M3: L:125±1mm W:95±1mm

1.3、标准测试加压模块:

Y1: L:100±1mm W:80±1mm

Y2: L:108±1mm W:85±1mm

Y3: L:125±1mm W:95±1mm

 500 (2).jpg

2、成人纸尿裤测试参数尺寸

2.1型试样底座参数:

L:319±1mm W:200±1mm

2.2、标准加液模块参数:

M1: L:170±1mm W:70±1mm

M2: L:170±1mm W:95±1mm

2.3、标准测试加压模块:

Y1: L:170±1mm W:70±1mm

Y2: L:170±1mm W:95±1mm



3、加压压强:2.0±0.2 KPa4.0±0.2 KPa



4、加液流速:480±5 ml/min(儿童)、750±5ml/min(成人)



5、计时范围:0.00 9999.99 s



6、试液加热范围:室温+5℃~50



7、电源:AC220V200W50Hz



8、尺寸 L×W×H320mm×220mm×500mm



测定方法:

A.1概述

将试样置于衬有吸水纸的弧形试样底座上,标准测试加液模块置于试样表面吸收区域,试样在一定压力下,加液装賞将一定体积的生理盐水注入标准测试加液模块中,自动计时装置记录从加液开始到试样完全吸收生理盐水的时间。每个试样加液两次,分别以两次吸收时间表示试样的吸收速度。待第二次加液完成后,取出标准测试加液模块,在试样表面放置一定层数的吸水纸后,再放入标准测试加压模块,在一定压力下加压规定的时间,以试样上面吸水纸的质量增加量表小试样的回渗量,以试样底部吸水纸的质量增加量表示试样的渗漏量。

A.2仪器设备与材料

A.2.1纸尿裤吸收性能测试仪

A.2.1.1仪器构成

纸尿裤吸收性能测试仪由弧形试样底座、样品支架、标准测试模块、移动加压装置、储液装置及自动加液装置、自动计时装置等组成。

A.2.1.2 弧型试样底座

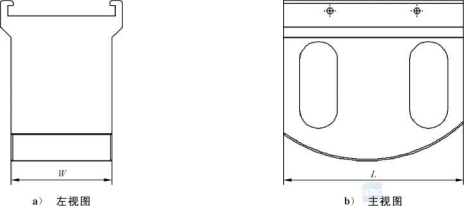

弧型试样底座在测试过程中用于放置吸水纸、样品支架、试样及标准测试模块,示意图如图A.lo




说明:

319 mm

W 200 mm

A.1弧形试样底座示意图

A.2.1.3标准测试模块

标准测试模块分为标准测试加液模块和标准测试加压模块两种,标准测试加液模块按规格不同分为Ml,M2两种型号,标准测试加压模块按规格不同分为Y1Y2两种型号。标准测试加液模块示意图 如图A.2所小,标准测试加圧模块示意图如图A.3所不。标准测试加液模块底部设置有计时单元.计时单兀距离标准测试加液模块*部为(4.2±0.2)mm,在模块的前段设罟:有一个弧形内凹的吸收区 域,在吸收区域内的下部有一个出液口,出液口距离标准测试加液模块弧形*部的直线距离为(58.0 ±0.5)mm,在测试加液模块的底部中间有一个宽度渐变的沟槽,沟槽*宽度尺寸为(8.0±0.2)mm, 同时与吸收区域连通,在沟槽的两侧有凸起结构。


W (70 + l)mm(Ml)、(95 土 1) mm (M2)

(170±l)mm(Ml).(170±l)mm(M2)o


A.2标准测试加液模块示意图

说明:

W (70 + l)mm( Yl)、(95±l)mm(Y2)

——(170 + l)mm(Yl).(170±l)mm(Y2)o

A.3标准测试加压模块示意图

A.2.1.4移动加压装置

移动加压装置可提供(2.0±0.2)kPa、(4.00.2)kPa的恒定压力。

A.2.1.5储液装置及自动加液装置

储液装置用于存储测试溶液,自动加液装置加液量偏差为士mL,加液流速为(720士 15)mL/mm

A.2.1.6自动计时装置

自动计时装置由计时单兀、计时控制部分等组成,用于自动记录测试时间,分辨力为0.01 s

A.2.2 生理盐水

0.9% NaCl 溶液,(36±1)°C

A.2.3 吸水纸

定量(145 + 5)g/m2,吸水量大于480% ,吸水量按GB/T 24218.6测定。

A.2.4 食用色素

少量。

A.2.5 电子天平

感量为0.01 g

A. 3试样采取

每个样品取5片试样,所取试样至少来自两个销售包装。在试验过程中,不应用手接触试样的测试区域。
