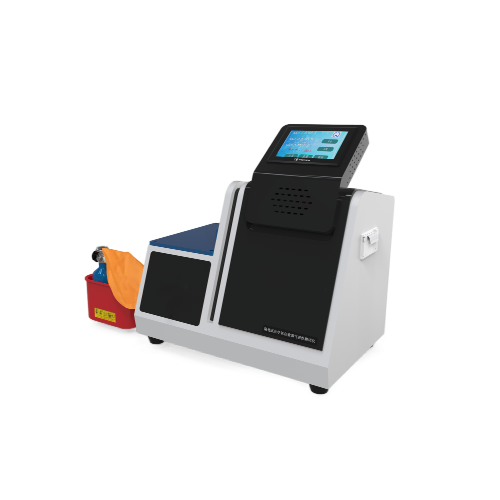

化学氧消防自救呼吸器呼吸系统气密性测试仪
一、用途：
1）实验目的：
1.1 测试排气阀开启压力
1.2 排气阀逆向气密性；
1.3呼吸系统气密性；
1.4贮气袋有效容积；
符合 MT 425-1995 ，GB24502-2023，XF411
二、技术指标
1、真空泵： DC24V 抽气流量1.2L，大于等于11升/分钟，负压大于等于0.062mpa
2、压力传感器： -100-50Kpa 精度：0.1%F.S；
3、缓冲罐：3L；
4、气体流量计：合计3只流量计5L/min,0-10L/min,0-200ml/min ；
5、PLC测试控制；
6，操作界面：彩色7寸触摸屏，中英文切换；
7.头模1套含呼吸管路；
8，装置配备1套试样夹具，若有试样和头模配合度欠佳时，务必使用硅胶泥四周打上硅胶泥起到密封作用采用快装结构方便用户更换
三、结构原理
本装置外接气源（0-0.2Mpa客户自备）、真空泵、真空调压阀、高精度压力传感器等
四、机器电源：
1、电压 220V 50hz
2、电流 3.0A
3、总功率0.75KW
4、电路保护系统：接地保护、快速保险等.
配置清单：
一、用途：
1）实验目的：
1.1 测试排气阀开启压力
1.2 排气阀逆向气密性；
1.3呼吸系统气密性；
1.4贮气袋有效容积；
符合 MT 425-1995 ，GB24502-2023，XF411
二、技术指标
1、真空泵： DC24V 抽气流量1.2L，大于等于11升/分钟，负压大于等于0.062mpa
2、压力传感器： -100-50Kpa 精度：0.1%F.S；
3、缓冲罐：3L；
4、气体流量计：合计3只流量计5L/min,0-10L/min,0-200ml/min ；
5、PLC测试控制；
6，操作界面：彩色7寸触摸屏，中英文切换；
7.头模1套含呼吸管路；
8，装置配备1套试样夹具，若有试样和头模配合度欠佳时，务必使用硅胶泥四周打上硅胶泥起到密封作用采用快装结构方便用户更换
三、结构原理
本装置外接气源（0-0.2Mpa客户自备）、真空泵、真空调压阀、高精度压力传感器等
四、机器电源：
1、电压 220V 50hz
2、电流 3.0A
3、总功率0.75KW
4、电路保护系统：接地保护、快速保险等.
配置清单：
| 序号 | 名称 | 规格型号 | 品牌 | 数量 | 备注 |
| 1 | 真空泵 | DC24V 抽气流量1.2L，大于等于11升/分钟，负压大于等于0.062mpa | 国产知名 | 1个 | |
| 2 | 压力传感器 | -2到2Kpa 精度：0.1%F.S | 国产知名 | 1个 | |
| 3 | PLC | LK3U-24MT | 国产知名 | 1个 | |
| 4 | 触摸屏 | 7吋 | 国产知名 | 1个 | |
| 5 | 继电器 | 国产知名 | 3个 | ||
| 6 | 气体流量计 | 流量计5L/min,0-10L/min,0-200ml/min | 国产知名 | 3个 | |
| 7 | 不锈钢缓冲罐 | 2.5L | 自制 | ||
| 8 | 设备主体 | 自制 | 1套 |
