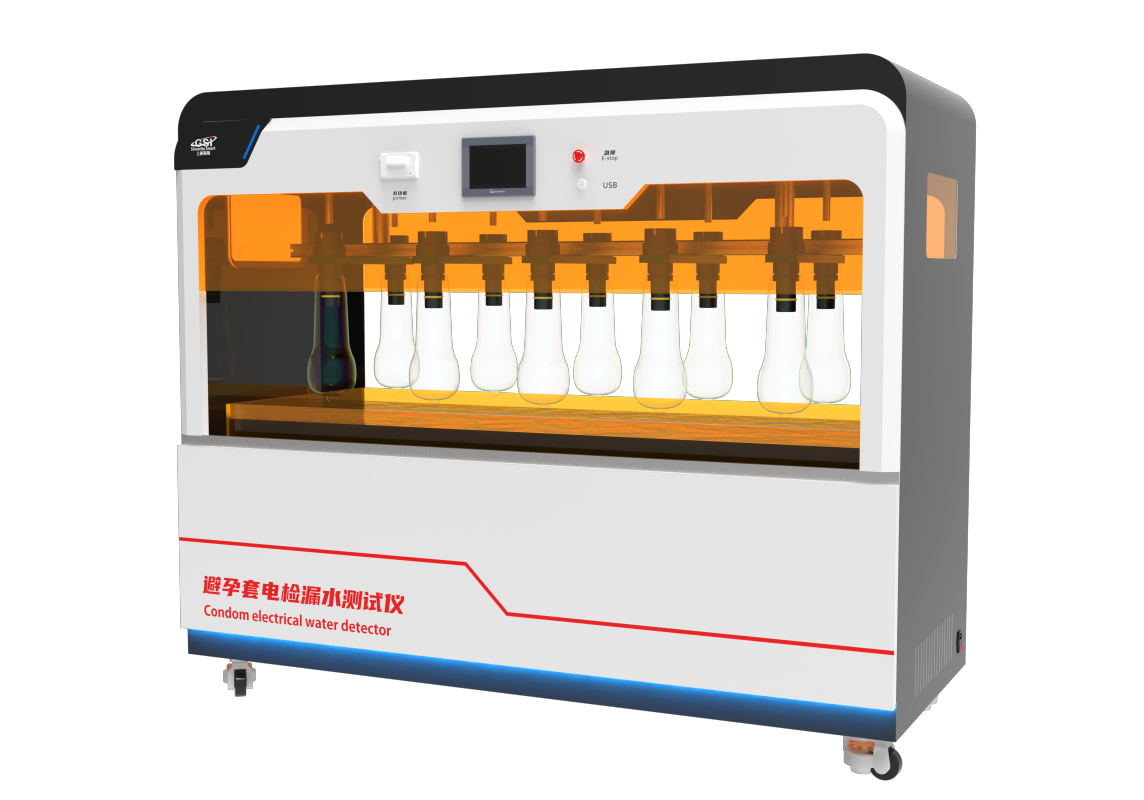

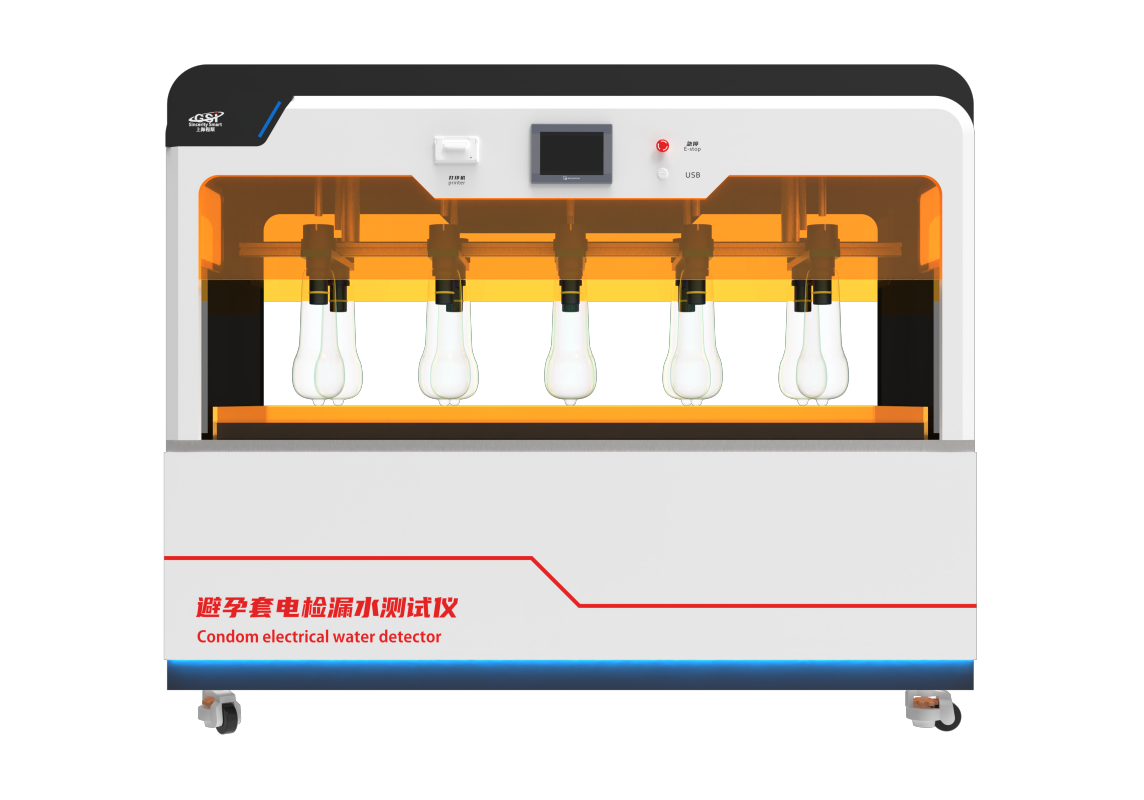

避孕套漏水试验仪

避孕套漏水试验仪

主要用途：适用于避孕套针孔试验的漏水法。

工作条件:水温 10～40℃。

技术参数：

外廓尺寸：长约1100³ 宽约 520³ 高约 800mm (以实物为准)。

检测性能：满足避孕套针孔试验的漏水法试验。

符合检测方法：GB/T 7544-2019/ISO 4074:2015 的实验要求。

控制要求：自动控制进水，≥8 个固定头，每个头进水量为 300ml～600ml（可调）。

配置：

避孕套漏水试验仪（含试验支架、水槽、储水箱、固定装置、电磁阀固定装置、时间控制器）： ≥ 1 套

时间控制器：0.01-99.99 秒（分或小时）

提供仪器正常使用所需的各种配件等，保证仪器安装后能正常使用。

漏水试验：

原理：

用规定体积的水充入避孕套 ,检查悬挂的避孕套透过外表面的明显的漏水情况 。 在确认没有任何渗漏时 , 将避孕套在有色吸水纸上滚动 , 同时检查避孕套的渗漏迹象。

仪器固定装置 。适于在开口端固定避孕套 , 使其能自由地悬挂 。在悬挂状态下对避孕套充水 。

滚动装置(可选) , 由光滑的透明试板组合而成 。它能够平行放置在吸水纸上方(30±5) mm 处 , 且可在水平方向上来回滚动避孕套 。

如果使用试板滚动时 , 应使避孕套转动至少完整的一周 。

夹紧装置(可选) , 适于抓住已扭转的避孕套开口端 , 并防止渗漏 , 对在吸水纸上滚动的部分不 产生损害 。如弹簧纸夹。

试验步骤：

检查单个包装 , 并记录任何可见的密封开 口 。

将包装内的避孕套挤离撕口处 , 撕开包装取出避孕套 。在任何情况下 , 不得使用剪刀或其他锋利的器具打开包装 。应穿戴合适的手套或指套处理避孕套 。

展开避孕套 , 使其在任何方向不受到过度伸张 。 如果发现任何小孔或撕裂 , 则认为该避孕套 为不合格 ,并终止该避孕套的进一步试验。

记录除针孔和撕裂以外的可见缺陷(见 3. 15)的避孕套 。

将避孕套的开口端固定到固定装置上 ,使避孕套开口端向上悬挂 。

往避孕套中加入温度为 10℃   40℃的水 ,水量大小见表 M. 1,其允许误差为±10 cm3 。 确保实验室的空气湿度不会在避孕套外侧凝结 。 检查避孕套上可见的渗漏现象 。 任何距开口端 25 mm(测 量精度为±1mm)以外有明显渗漏迹象的避孕套被认为不合格 ,并终止试验 。 靠近开口端的针孔应加 以标记 ,将避孕套内的水倒空后 ,测量针孔的位置 ,确认其距开口端距离是否大于 25 mm。

避孕套中部宽度是指根据附录 E在距其闭口端(不包括精囊)(75±5)mm 处测得的 13只避孕套的 宽度的平均值 , 精确到 0. 5 mm 。避孕套的长度根据附录 D进行测定 。

如果没有膨胀 , 避孕套不可能装入规定充入的水量 , 准许充水系统内有水存留以产生一定的压力 。然后根据进行滚动试验。

滚动程序

悬挂之后整个避孕套没有发现可见渗漏 , 从闭口端握住避孕套 , 如有必要 , 轻轻拉伸避孕套从 开口端将水导入 。从距开口端小于 25 mm 处扭转避孕套一周半左右以封闭避孕套 。 从固定装置上取下避孕套 , 用一 只手或合适的夹具抓住避孕套的开口端 。 使用软质吸水布或者纸擦掉避孕套外面的水 。将避孕套转移到一张干的吸水纸上 ,然后使避孕套的轴线与吸水纸平行 。

a)    人工滚动

用空闲的这只手在吸水纸上滚动避孕套至少两周 。滚动过程中 , 应将手指伸开 , 使作用在避孕 套上的力尽量分布均匀 。保持手在吸水纸上方 25 mm   35 mm 的距离 。将手相对于整个避孕套移动 , 使避孕套作为一个整体受到手压 , 并与吸收纸接触。

b)    机械助力滚动

使用 M. 2. 2. 3滚动装置 , 在吸水纸上滚动避孕套至少完整两周 。

滚动避孕套一周以上以确定是否存在渗漏 。滚动圈数要少 , 在两张吸水纸上滚动不超过10周 。

检查避孕套在吸水纸上是否存在任何漏水的痕迹 , 忽略润滑剂影响 。靠近开口端的针孔应加以标记 , 将避孕套内的水倒空后 , 测量针孔的位置 , 确认其距开口端距离是否大于 25 mm 。距开口端 25 mm 以外存在针孔的避孕套为不合格品 。

一只手垂直地悬挂装有水的避孕套 , 另外一只手挤压避孕套以确保大部分水被压至避孕套的下半部分 。要避免局部过度拉伸 。将避孕套的闭口端用力地摁在吸水纸上 , 小心地以手划圈的方式推动两圈使避孕套的下半部分与吸收纸完全接触 , 同时要避免避孕套在吸水纸上滑动和摩擦 。 检查避孕套在吸水纸上是否存在任何漏水的痕迹 , 忽略润滑剂的影响 。距开口端 25 mm 以外存在针孔的避孕套为不合格品 。
