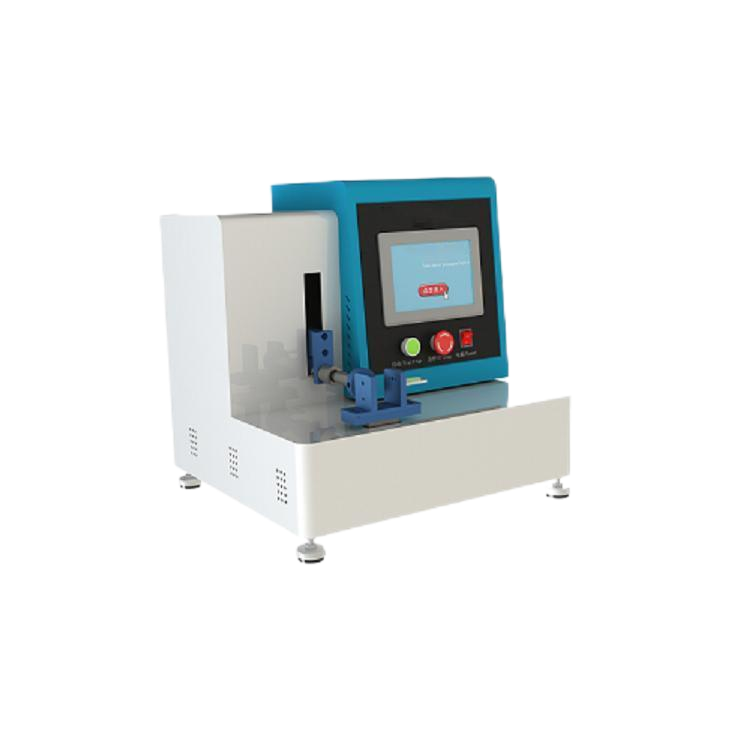

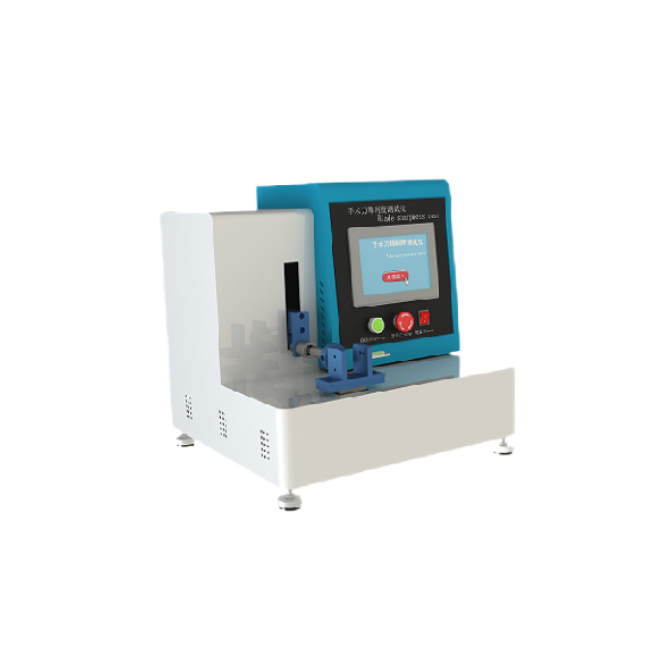

外科手术刀片锋利度测试仪
外科手术刀片锋利度测试仪采用7寸液晶触控显示屏,中英文菜单显示。
公称规格、管壁、测试次数、加压、上行、下行、时间、标定。
由键盘控制液晶显示屏上的菜单,机载打印测试数据。
实时显示刃口锋利度力和峰值力数据,可显示锋利度及其它多种峰值力曲线。
执行标准:
完全符合YY0174《手术刀片》标准中相关条款设计制造。
技术指标:
控制系统:PLC;
操作界面:彩色7寸触摸屏,中英文切换;
适用规格:各种医疗或其他刀片,特殊情况需要做专用夹具;
外观大气,全自动切割,全自动打印功能;
驱动模式:高精度滚珠丝杆,高精度电机精度0.01MM;
切割线:专用夹具,操作简便,灵活性高;
测试范围:0.1~25N,精度:±0.01N可选择其他规格;
移动速度:100mm/min;
切割材料:3-0缝合线,
打印方式:每次可打印8次、13次或20次测试数据及平均切割力和偏差值。
配货清单:
1. 主机一台
2. 打印纸1卷
3. 夹具一套
4. 砝码一套
5. 一年
6. 操作说明
7. 仪器终身免费依标准规定升级服务
手术刀片刃口锋利度试验方法:
1. 定义
刃口锋利度 :刀片垂直切割缝合线所需之力。

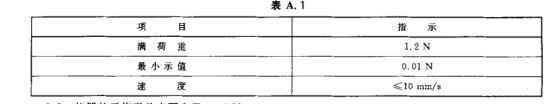

2. 仪器的示值误差应不大于0.

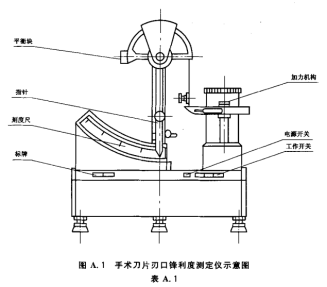

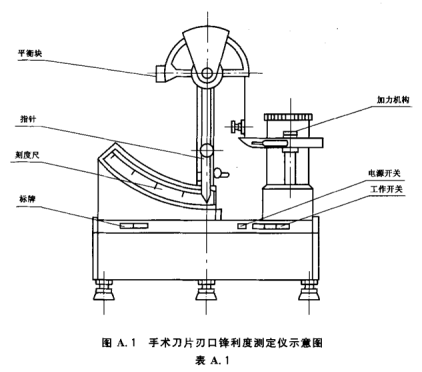

3. 仪器应有校正水平和防震装置,夹持刀片部位应能调节,使用时应平稳。
4. 仪器的传动装置应灵敏可靠,当割断缝合线时,指针应自动停止。YY 0174- 2005
仪器的起始感量应不大于。.02 绕线夹的间距不小于35 mm.
5. 检验刀片刃口锋利度用的缝合线
1 缝合线为 3-0真丝捻制不涂层缝合线(线径为 。.
21 mm-0. 22 mm),其打结强度应符合 YY 0167的要求。缝合线表面应洁净、干燥、无打结缺陷。 缝合线不得超过标准规定的使用期限。 试验方法 试样表面应除去油污,并注意保持原产品质量。
试验步骤:
— 将试样(刀片)固定在夹具上;
— 将缝合线的一端固定在一绕线夹上,在缝合线的另一端加100 g祛码且使缝合线呈水平状并固定在 另一绕线夹上; 试样以不大于10 mm/s的速度垂直向下移动,对缝合线中间部位进行切割; 当割断缝线时,仪器的指针示值为刀片切割缝合线的力值。 每片刀片应测刃部的前、中、后三点,取其算术平均值。
