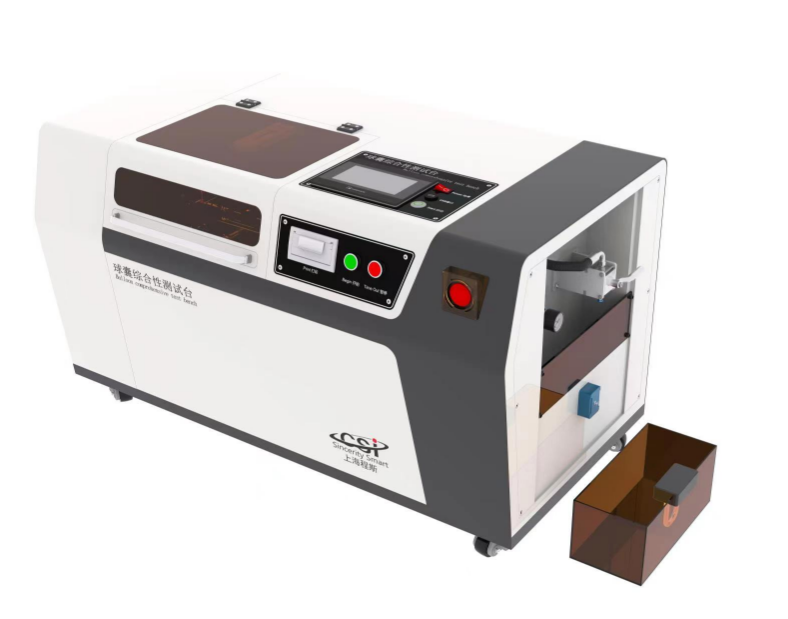

球囊综合性能测试仪
一，用途
主要用于医用球囊、充气球囊、扩张球囊、硅胶球囊、呼吸球囊等的泄露爆破试验、水压爆破试验、试验压力0-1MPa和0-10MPA压力可选择，可进行多工位试验根据要求而定，试验过程、结果互不影响。 设备配置有千分仪用于检测球囊的变形值，以及配置有一个校验压力表用于校验测试过程中的压力。 管道设计全部采用无缝焊接式连接，技术成熟，设计合理，产品操控简单，外形美观，且维护简单
二，适用标准：
YYT0285.1-2017 附录C 压力下液体泄漏
YYT0285.1-2017 附录F 静态下爆破压力
YYT0285.4-2017 附录A 球囊额定爆破压力（RBP）
YYT0285.4-2017 附录B 充盈时无泄漏和疲劳
YYT0285.4-2017 附录C 球囊泄压时间
YYT0285.4-2017 附录D 球囊直径和充盈压力关系
三， 原理
主要用于医用球囊、充气球囊、扩张球囊、硅胶球囊、呼吸球囊等的泄露爆破试验、水压爆破试验、试验压力0-1MPa和0-10MPA，可进行多工位试验，试验过程、结果互不影响。 设备配置有千分仪用于检测球囊的变形值，
四，技术参数
1. 试验压力：0-1MPa和0-10MPA多段测试恒压力，触摸屏界面切换低压力和高压力
2. 测量精度：±0.5%FS(传感器精度)
3. 保压时间：0-9999S任意设定
4. 峰值记录及数据导出
5. 测试工位：单工位（可选择多工位）
6. 管路锁紧方式：手动/自动
7. 试验介质：纯净水或去离子水；
8. 材质：不锈钢
9. 温度：常温37度（配水浴锅）
10. 控制系统：PLC；
11，测试软件1套；
12，触摸屏：彩色7寸威纶通触摸屏；
13，测试介质：氮气或者混合气气体（客户自备）；
14，高压气管：耐压10MPA以上压力，高精度压力传感器和低压传感器界面切换；
15，主机外观结构配置水槽和不锈钢托盘，保证测试桌面不泄水，不喷水。
16，充盈直径与压力关系采样高精度传感器检测球囊变形直径；
17，冲压速率：1ML/S（出厂已设置好，客户根据要求可设置更大，界面窗口已放开功能，任意设置）
五，设备特点
1. 试压系统采用液体比例控制，压力源采用变频器控制水泵调速实现压力和流量的等速控制；
2. 试验台结构合理，布局美观，采用高压式管路连接，杜绝跑冒滴漏，而且维修方便试验台出水端设置截止阀，当管内空气排出后，锁紧出水口，然会开始耐水压测试
3. 试验箱
(1)测试腔有透明的观察窗，测试时能够观测和检查泄漏情况 。
(2)测试时的液体能自动流回介质箱 。
(3)防护工装能有效保护对操作人员和设备的伤害。
4. 原理及工作过程：
系统主要由主机，水泵自动供液，数字溢流阀、止回泄压阀、高压软管，压力送变器内置高压储气罐，测试软件等组成。
5，全自动调压功能输出压力及恒定系统压力。
驱动马达顺时针旋转调节螺母，泵的输出压力升高，反之，则输出压力降低。当进行保压试验时，当系统压力达到设定压力值后，伺服马达会根据设定的PID 实时调整开度，保证压力的恒定，压力控制过程全程PLC 和人机界面联合控制，操作时只需输入相应的压力值及保持时间即可。
6、止回泄压阀用于自动截断保压及卸除系统压力。、
保压试验结束后，打开泄压阀开关，即可卸除系统压力。在升压过程中，若误操作使系统压力高于应设定值，可适当打开泄压阀开关，卸除部分压力后重新升压。
6， 管路接口：
按照YYT-0285.1/YYT-0285.4中要求配置相应接口， 接口端配置扩展坞， 可以完成多尺寸接口的同时连接， 每个接口配置单独节流阀，方便使用和试样更换。
六，配置清单
1，亚克力防护罩1只；
2，说明书1本；
3，测试软件1份；
4，不锈钢托盘1只；
5，操作视频1份；
6，水浴锅1只；
7，主机1台；
8，合格证1份；
9，全自动调压阀组件1套
