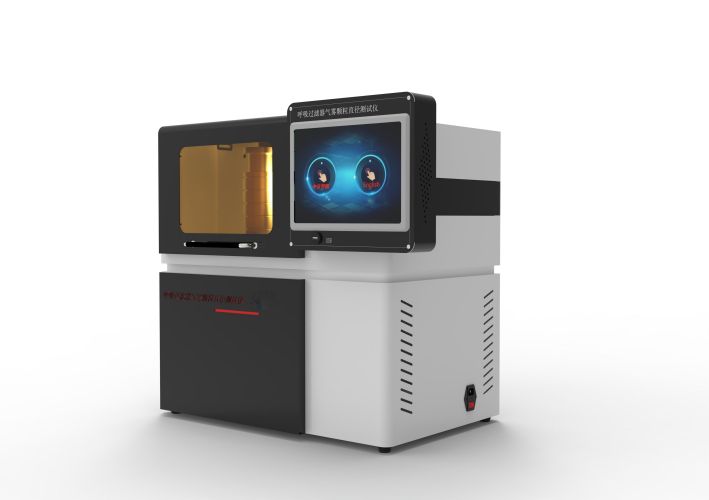

呼吸过滤器气雾颗粒直径测试仪
一，测试原理
为了测试系统的颗粒直径,在空气驱动的级联撞击器中,捕捉气雾颗粒输出,并分析其结果。描述了两种不同的测试设备和测试方法，其允许使用:
--高流量级联撞击器(在流量为15 L/min 时进行校准);或 --低流量级联撞击器(在流量小于15 L/min时进行校准)。两种测试方法在使用T型管方面和/或在空气夹带端口方面不同,两者均可作为允许雾化设备喷射比级联撞击器吸人更多的气体的方法。两种方法之间的测试条件、计算和测试结果表达式相同。
二，执行标准
满足YYT1743-2021
三，设备参数
数字分辨率±0.1%
测量精度0.2级
流量调节范围：0-30L/min电子式，误差±0.5%
测试箱：内置照明，三色显示；
压力传感器精度：0-200kpa万分之五可选配
流量范围：2-20L/min国内品牌
气溶胶发生器1只；
操作界面：彩色触摸屏10.4寸，工控机一体机（工业电脑嵌入式）
控制系统：PLC+Windows系统；

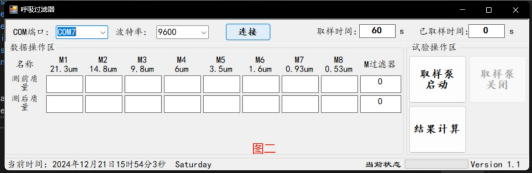

测试软件1分；
主机一台
全自动控制系统；
呼吸管接头若干；

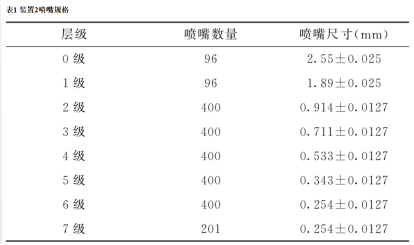

撞击器1套8级载物台
四，装箱清单
主机 ------- 1台
电源线 ----- 1根
过渡接头------ 4个
说明书 ------- 1份
合格证 -------1份
保修卡---------1份
五，测试方法
A设备荐的灌液量的测试溶液,或在未推荐灌液量的情况下,装有2mL的试溶液，并按照制造商的说明连接至测试压缩机或空气供应源。
B按照制造商的说明拆卸清(例如用并在空气中干燥)、重新组装级联撞击器，并
合并所有载物台的冲击表面。
C口和撞击器器口之间安装了易于拆卸的连接器。
D如果需要,在级联撞击器的出口之间有一台绝对滤器,以阻止微细气雾颗粒液滴进人采样泵。
E 采样泵的流量设定为15L/min,允许士5%的相对误差。
F 采样时间可以根据不同的雾化设备而改变，以允许在每个载物台上的最大沉积，而不会超过载物台的载荷。
G在所需的一段时间内采样后，关闭雾化设备,然后在几秒钟内关闭采样泵。将级联撞击器从设备的其余部分卸下。
